钢筋平法图纸疑问

平法图集有解释说明吗？就是说明符号的含义

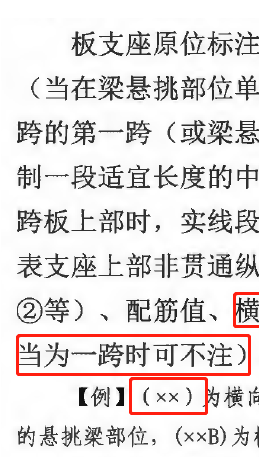

平法图集有解释说明吗？就是说明符号的含义，一段文字后面会有一个举例说明的解释，我看到网上有这个，不知是不是图集里面的内容。例如下图

已邀请:

2 个回复

秋海棠 - 80后的造价小小小天后

赞同来自: rx

有的，这个就是平法图集的制图规则。
16G101-1图集.pdf(现浇混凝土框架、剪力墙、梁、板)
http://www.zaojiaxueshe.com/data/59
16G101-2图集.pdf(现浇混凝土板式楼梯)
http://www.zaojiaxueshe.com/data/60
16G101-3图集.pdf(独立基础、条形基础、筏形基础、桩基础)
http://www.zaojiaxueshe.com/data/62
16G101建筑三维结构平法图集.pdf
http://www.zaojiaxueshe.com/data/2224

造价1271257233

赞同来自:

感谢，我一开始查看了18平法图纸没找到，谢谢！
