第十一章 脚手架工程_深圳市建筑工程消耗量定额2016
第十一章 脚手架工程一、本章包括外脚手架、里脚手架、满堂脚手架及电梯井架、活动脚手架、构筑物脚手架及安全防护设施，适用于建筑、装饰工程中的脚手架工程。
定额说明
二、本章中除构筑物脚手架外，本章其他项目应根据建筑超高增加费有关规定计算建筑超高增加费。
三、本章各定额子目步距是根据脚手架实际搭设高度设置的。
四、本章外脚手架是指单独为建筑物外墙外边线上构件施工(含建筑及外墙外面装饰工程)所需搭设的脚手架，包括钢管式外脚手架(悬挑及落地式)、电动整体提升式脚手架、电动吊篮式脚手架。
五、单独搭设的装饰工程外脚手架可按相应子目乘以系数0.65计算；建筑外墙部分装饰工程(如幕墙工程)需独立搭设外脚手架时，按照相应子目乘以系数0.35计算。
六、钢管式外脚手架
1.钢管式外脚手架按照立杆是否落地分为落地式及悬挑式两种形式；按照立杆的排数，分为单排脚手架和双排脚手架两类；如采用多排(三排及三排以上)脚手架可在双排脚手架子目基础上，按照"每增加一排立杆"子目进行调整。
2.钢管式外脚手架类型应按经审定的施工组织文件确定，无施工组织文件时，除以下规定外均按双排脚手架执行：
(1)建筑物上部墙体外边线挑出1.5m以上时，按照上层的外墙外边线凹凸长度乘以搭设高度计算外脚手架搭设面积；下部墙体缩入部分可按照围护结构的垂直投影面积另计单排脚手架。
(2)凹入部分的采光井：当外口宽度(外墙结构间距)≤3.5m时，按凹入部分内侧外墙垂直投影面积计算单排脚手架，采光井外口不论有无连梁，均与外墙一并计算双排脚手架；当外口宽度(外墙结构间距)>3.5m时，按凹 入部分内侧外墙垂直投影面积以m2计算双排脚手架，采光井外口有连梁的，与外墙一并计算双排脚手架，无连梁的不计算脚手架。
(3)石墙砌筑不论内外墙，高度超过1.2m时，计算一面双排脚手架；墙厚大于40cm时，计算一面双排脚手架及一面单排脚手架。
(4)大型设备基础高度超过2m时，按其外形周长乘以基础高度以面积(m2)计算单排脚手架。
(5)屋顶女儿墙高度超过1.2m时，其内面装饰可另计一次装饰用单排脚手架；女儿墙外面砌筑及装饰等并入该建筑物外墙脚手架，不另计算。
(6)围墙高度超过1.2m时，按相应垂直投影面积计算单排脚手架；围墙双面装饰的另计一次装饰用单排脚手架。
(7)屋顶楼梯间、设备用房平面面积小于屋顶平面面积的三分之一时，其脚手架工程量按其自身高度，套用单排脚手架子目。
(8)建筑物的错层阳台(需做天棚装饰)按里脚手架和满堂脚手架的有关规定计算。

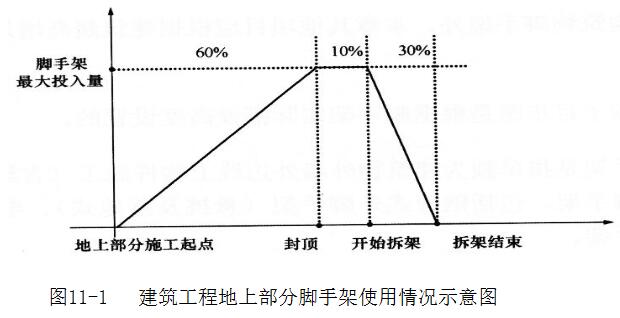

3.同一栋建筑物不同高度部位的外脚手架周转用材的使用时间不同，因此钢管式外脚乎架按搭拆、使用分别编制子目，脚手架搭拆及使用的时间规律如图11-1所示：
钢管式外脚手架全部周转材料在施工现场的加权平均使用天数为外脚手架的"有效使用天数"，计算方法见本章"工程量计算规则"。
七、电动整体提升式脚手架
1.本章电动整体提升式脚手架分为全钢结构和钢管结构两种形式。全钢结构指爬升架体主体由型钢组成、防护设施为型钢及钢网组成的电动整体提升式脚手架；钢管结构指爬升架体主体由型钢组成、防护设施主要由脚手架钢管、安全网组成的电动整体提升式脚手架。
2.电动整体提升式脚手架费用分为搭拆及使用两个部分.相应子目中的架高是指爬升架体外侧维护部分的高度，当架体高度超过13.5m时，可按照架高每增加1.5m子目采用插值法进行调整。
3.电动整体提升式脚手架搭拆、使用定额已包括底层脚手架的搭拆和使用、防护措施、防护网，常规建筑形体的架体系统设计费用、拼装调试费用等，架体系统的场外运输及特殊建筑形体的架体设计增加费应另行计算.
八、电动吊篮式脚手架
电动吊篮式脚手架搭拆与使用定额中的作业高度是指吊篮提升设备固定端至吊篮作业最低点之间的垂直距离。定额按照载重0.5t考虑，载重超过0.5t时，可按《深圳市建设工程施工机械台班定额(2014)》进行换算台班类型，台班消耗量保持不变。
九、里脚手架
1.里脚手架包括外墙内面装饰脚手架、内墙砌筑及装饰用脚手架、外走廊及阳台(含错层阳台)的外墙砌筑与装饰脚手架、走廊柱、独立柱的砌筑与装饰脚手架、现浇混凝土柱、混凝土墙等的建筑及装饰用脚手架费用。
如实际存在部分区域为毛坯房交工，则毛坯房交工部分建筑面积的工程量，套用相应里脚手架子目乘以系数0.65。
2.突出屋面框架结构形式的钢筋混凝土棚架(花架)，可按棚架的水平投影面积计算里脚手架。
如棚架(花架)超过3.6m且需做装饰(梁或板)时，套用满堂脚手架相应子目，相应的里脚手架乘以系数0.50。
十、满堂脚手架
基础混凝土浇捣用满堂脚手架工程量按基础底面积以m2计算，执行满堂脚手架基本层子目的50％计算。
十一、建筑物活动脚手架适用于独立于建筑物建筑面积以外，且未依附于建筑外墙的附属部分施工所需脚手架，或者用于建筑物内局部单独发承包时脚手架工程的计算。
十二、构筑物脚手架
1.本章烟筒、水塔脚手架按照脚手架搭设的不同高度设置子目。
2.烟筒、水塔脚手架搭设高度按照施工组织设计文件取定；如果没有明确规定，按照场地标高至构筑物结构顶标高之间的高度差另加1.5m确定。
十三、安全防护措施
1.本章中的安全防护措施包括防护架(含水平安全挡板及安全防护通道)、靠脚手架安全挡板和安全网(含外脚手架挂安全网和水平安全兜网)。
2.水平安全挡板是指设有水平支撑和斜撑、立杆不落地的水平遮挡。
3.安全防护通道是指脚手架以外单独搭设的，用于车辆通道、人行通道、临街防护和施工现场与其他危险场所隔离的防护措施。子目消耗中已包含水平支撑、落地立杆以及防护通道顶覆盖的遮挡板。
4.靠脚手架安全挡板是指设置在钢管式脚手架外立杆内侧做安全防护的遮挡设施。本章靠脚手架安全挡板分设搭拆和使用两个子目。
5.本章中脚手架上挂安全网是指在钢管脚手架外立杆上垂直挂设的安全网；水平安全兜网是指以脚手架钢管或其他类型构件作为支撑水平挂设的安全网。
十四、其他说明
1.挑出宽度超过1.5m的雨篷檐口装饰线，如未计算双排脚手架，可计单排脚手架(顶层雨篷不适用)。
2.凿桩头的高度如超过1.2m时可按照活动脚手架中"独立柱装饰"子目及相应的厂程量计算规则执行；人工挖孔桩凿护壁，不得计算脚手架。
3.斜板、拱形板、弧形板屋面和架空阶梯等脚手架高度按平均高度确定。
第十一章 脚手架工程一、外脚手架
工程量计算规则
(一)钢管式外脚手架
1.双排、单排及多排外脚手架(无论悬挑式、落地式)搭拆工程量按外墙外边线的凹凸总长度(包含阳台、凸窗等，不含空调板、二次浇捣混凝土构件的突出长度)乘以脚手架搭设高度的面积以m2计算，门窗洞口、空圈等所占面积不扣除。
2.双排、单排及多排外脚手架(无论悬挑式、落地式)使用工程量按脚手架搭设面积乘以脚手架在施工现场的有效使用天数以"100m2·10天"计算。
3.双排、单排及多排外脚手架搭没高度
脚手架搭设高度的确定，如有施工组织设计的，按经审定的施工组织设计文件的规定确定，无施工组织设计时，按以下规定计算：
(1)脚手架搭设高度按平均设计室外地坪标高与建筑物的顶板面的结构标高(有女儿墙时计至女儿墙顶)的高度差加1.5m综合确定。
(2)地下室外墙脚手架搭设高度按设计室外地坪至地下室底板垫层底高度确定。
(3)同一建筑物高度不同时按不同高度分别计算。如果沿建筑物的顶层板外墙外边线的结构标高(有女儿墙时计至女儿墙顶)出现不同时：间断变化时(标高变化不连续，如局部突出的屋面楼梯间)可按不同高度分段计算脚手架搭设高度；连续变化时(如坡面)按照平均标高计算脚手架的搭设高度。
(4)当突出屋面的楼梯间、设备房等距外墙外边线>1.5m，其脚手架搭设高度按自身搭设高度计算，距外墙外边线≤1.5m时，其高度从设计室外地坪标高算至屋面顶板面结构标高加1.5m。
(5)当裙楼外墙外边线与塔楼外墙外边线间的距离>1.5m时，分別单独计算裙楼和塔楼的脚手架，裙楼脚手架高度计至裙楼顶板面的结构标高加1.5m综合确定(有女儿墙时计至女儿墙顶加1.5m，金属栏杆不考虑)，塔楼脚手架高度计至塔楼顶板面的结构标高加1.5m综合确定(有女儿墙时计至女儿墙顶加1.5m，金属栏杆不考虑)；当裙楼外墙外边线与塔楼外墙外边线间的距离≤1.5m时，裙楼与塔楼脚手架一并计算，高度计至塔楼顶板面的结构标高加1.5m综合确定(有女儿墙时计至女儿墙顶加1.5m，金属栏杆不计)。
(6)屋面沿外墙边设置框架式钢筋混凝土棚架时，外脚手架搭设高度计至棚架顶面.
4.脚手架使用的有效使用天数
(1)有经审核的施工组织设计文件时：
地下工程的脚手架有效使用天数=(地下厂程工期-土方开挖工期)/2
地上工程的建筑及装饰用脚手架有效使用天数=(主体工程工期十开始拆架至拆架结束的间隔期)×0.5+封顶至开始拆架的间隔期
(2)无经审核的施工组织设计文件时，按照主体工程工期占地上：工程工期的60%；装饰工程工期占30％；封顶至拆架间隔时间占10％综合考虑。计算方法如下：
地下工程的脚手架有效使用天数=地下工程工期/4
地上工程的建筑及装饰用脚手架有效使用天数=地上工程工期×0.55
地上工程的建筑用脚手架有效使用天数=地上工程工期×0.40
地上工程的装饰用脚手架有效使用天数=地上工程工期×0.15
地上工程工期是指室外地坪以上开始搭脚手架至拆架结束的时间间隔。
5.对于建筑外墙外边线上部分装饰工程(如幕墙工程)需另外单独搭设外脚手架的，搭设面积按照该装饰部分的垂直投影面积计算，使用时间按照该装饰工程的工期乘以系数0.5综合考虑。
(二)电动整体提升式脚手架
1.电动整体提升式脚手架搭拆的工程量按外墙外边线的凹凸总长度以m计算。
2.电动整体提升式脚手架使用按搭拆总长度与脚手架有效使用天数的乘积以"10m·10天"计算。电动整体提升式脚手架有效使用天数的计算方法与钢管式外脚手架相同。
(三)电动吊篮式脚手架
建筑物电动吊篮的工程量按其施工对象所覆盖的垂直投影面积以m2计算，应扣除大于1m2的孔洞所占的面积。
二、建筑物里脚手架
建筑里脚手架区分不同的层高、建筑类型，按建筑面积以m2计算。当层高超过3.6m时，每增加1.2m，计一次增加费用，增加不足0.6m的部分不计。在有满堂脚手架搭没的部分，相应里脚手架乘以系数0.50计算。
里脚手架增加层=(层高-3.6m)/1.2m
三、满堂脚手架
1.层高超过3.6m的天棚装饰用满堂脚手架，工程量按主墙间净空面积以m2计算。层高超过5.2m时，每增加1.2m，计一次增加费用，增加不足0.6m的部分不计。
满堂脚手架增加层=(层高-5.2m)/1.2m
2.地下水池或化粪池的脚手架
(1)钢筋混凝土底板短边宽度超过3m以上时，可按满堂钢筋混凝土基础计算满堂脚手架，即按其底板面积以m2计算满堂脚手架，并按满堂脚手架基本层子目的50％计算。
(2)钢筋混凝土池壁脚f架可按其侧壁外围面积以m2计算单排脚手架。
四、电梯井架工程量按照各电梯井的净空体积以m3计算。
五、活动脚手架
1.墙体混凝土浇捣、砌筑或装饰用活动脚手架按墙体的面积以m2计算；其中砌筑用按单面、装饰用按双面计算。
2.柱混凝土浇捣或者装饰用活动脚手架按柱断面周长加3.6m后乘以柱高的面积以m2计算。
3.天棚面装饰及修整用脚手架按主墙间的净空面积以m2计算。
六、构筑物脚手架
构筑物脚手架的工程量按构筑物座数以座计算，高度为室外地坪至构筑物顶结构最高点的高度差。
七、安全防护措施
1.有经审核的施工组织设计文件时，靠脚手架安全挡板搭拆的工程量按照施工组织设计中的搭设面积以m2计算；无施工组织设计文件的，靠脚手架安全挡板搭拆的工程量按每层安全挡板的支设面积乘以支设层数以m2计算。
其中：每层安全挡板的支设面积为建筑物外墙的凹凸总长度加16m乘以挡板宽度2m的面积；支设层数按每3层或9m设一层计算.
2.靠脚手架安全挡板使用的工程量，按照靠脚手架安全挡板搭拆的工程量与外脚手架有效使用天数的乘积以"100m2·10天"为单位计算。
3.水平安全挡板的工程量按搭设宽度乘以搭设长度的面积以m2计算。
4.安全防护通道的工程量按搭设宽度乘以搭设长度的面积以m2计算。
5.建筑物脚手架上安全网挂设的工程量按实挂面积以m2计算；如无明确实挂面积数据时，按照建筑物外墙外边线的凹凸总长度加16m乘以脚手架搭设高度的面积以m2计算。
6.脚手架外或建筑物内设置的水平安全兜网的工程量，按实际挂设区域的水平投影面积以m2计算。
