C.2.6 炉墙砌筑[广东省通用安装工程综合定额2018]
第二册《热力设备安装工程》
二、本章炉墙砌筑定额适用于≤220t/h锅炉配套的轻型炉墙砌筑工程；保温绝热工程执行第十二册《刷油、防腐蚀、绝热工程》相应项目。
三、工作内容：
1. 耐火混凝土、耐火塑料、保温混凝土：材料运搬，按配比配料，骨料闷料，搅拌，浇灌，捣打，表面处理，养生及试块制作，模板制作、安装及拆除。
2. 炉墙填料：材料运搬，填料填塞及充实。
3. 炉墙抹面及密封涂料：材料运搬，按配比配料，搅拌，涂料压光，钢筋加工、焊接、绑扎及涂刷沥青，表面修理及试块制作。
4. 文丘里管、捕滴筒内衬砌筑：材料运搬，调制胶泥，清洗板块，设备内部除锈，涂稀胶泥， 拉线砌筑，板块临时加工，勾缝找平，分层抹平及压光，酸洗，养护。
5. 冲灰沟内衬铸石板：材料运搬，灰沟内部找平，砂浆搅拌，铸石板清点、镶砌及板块临时加工，勾缝。
四、各种炉墙结构地面组合施工以及起吊后的填塞和施工接缝等工作，均已综合在各项有关定额中，编制预算时不另行计算。
五、敷管式及膜式水冷壁炉墙砌筑
1. 工作内容：
(1) 耐火混凝土：“L”型钩钉焊接，铁丝网下料、敷设及定位；
(2) 炉底磷酸盐耐火混凝土：工作件表面清扫、除垢，膨胀缝设置五合板，调酸、搅拌及闷料，分层捣打，层间打毛，养护；
(3) 膜式水冷壁保温混凝土：“L”型钩钉焊接，铁丝网下料、敷设及定位；
(4) 矿、岩棉缝合毡或矿、岩棉半硬板：“L”型钩钉焊接，矿、岩棉缝合毡或矿、岩棉半硬板分层铺实，铁丝网敷设，用压板及螺母紧固压紧缝合毡或半硬板至设计厚度；
(5) 炉墙抹面及密封涂料：敷设铁丝网紧固定位。
2. 直斜墙及包墙适用于水冷壁炉墙、冷灰斗炉墙及过热器包墙，炉顶部分适用于平顶棚炉墙 ，超细玻璃棉缝合毡只适用于膜式水冷壁炉墙，炉墙抹面及密封涂料适用于全炉。
3. 敷管式与膜式水冷壁炉墙工程量计算时，应扣除加热面管子埋入炉墙部分。
六、框架式耐火混凝土炉墙砌筑：
1. 工作内容：钢筋拉直、加工、焊接、绑扎，吊砖铁件安装。
2. 直斜墙部分适用于燃烧室、省煤器及过热器炉墙，炉顶适用于前后平顶棚和斜顶棚，保温混凝土、抹面层及密封涂料适用于炉墙一切部位。
3. 抹面中如设计有铁丝网时，应执行敷管炉墙抹面定额。
七、炉墙中局部耐火混凝土、耐火塑料及保温混凝土浇灌：
1. 耐火混凝土定额适用于各型炉墙节点中的零星部位 (灰渣斗及冷灰斗管子穿墙、炉顶及省煤器等管子穿墙、折焰角管子穿墙、空气预热器防磨及省煤器支撑梁等)，也适用于高温炉烟管道中的耐火混凝土浇灌。耐火塑料定额适用于大汽包底部及空气预热器伸缩节等投掷式施工部位。燃烧带适用于炉膛高温区带钩钉的水冷壁管表面敷设。保温混凝土定额适用于炉墙节点中的零星部位。
八、 石棉硅藻土定额适用于加热面联箱外壳的填料填塞，石棉绒高硅氧纤维定额适用于顶棚过热器上穿墙管外的密封 ，也适用于施工图上注明的性质相近的填料施工。
计算面积A时，应将门孔面积扣除；矿物棉制品敷设厚度δ以其压缩前的厚度（m）为准。
三、抹面层按设计图示尺寸以“㎡”计算。计算工程量时不扣除小于25mm的膨胀缝所占体积及断面积小于0.25㎡的孔洞。
四、文丘里管、捕滴筒内衬、送粉管道弯头防磨、冲灰沟内铸石板工程按设计图示尺寸分别以“㎡”、“t”、“m³”、“m”计算。
五、内衬材料包括瓷板、铸石板、纯胶泥，其展开面积按设计图示尺寸以“㎡”计算。
六、冲灰沟内衬铸石板按中心线按设计图示尺寸以“m”计算。
七、定额单位“m³”或“㎡”指砌体的实体积或实面积。计算工程量时，以下部分不作扣除：
1. 小于25mm的膨胀缝所占体积。
2. 断面积小于0.02㎡的孔洞。
3. 炉门喇叭口的斜度。
4. 墙根交叉处的小斜坡。
八、 计算工程量时应扣除管子穿墙部分的体积。
返回 广东省通用安装工程综合定额（2018）
请加QQ群免费下载上面资料，造价学社官方QQ群：309845331
C.2.6 炉墙砌筑一、本章定额内容包括：敷管式及膜式水冷壁炉墙砌筑、框架式炉墙砌筑、敷管及框架式炉顶炉墙砌筑、炉墙中局部耐火混凝土、耐火塑料及保温混凝土浇灌、炉墙填料填塞及冲灰沟内衬砌筑安装等。
定额说明
二、本章炉墙砌筑定额适用于≤220t/h锅炉配套的轻型炉墙砌筑工程；保温绝热工程执行第十二册《刷油、防腐蚀、绝热工程》相应项目。
三、工作内容：
1. 耐火混凝土、耐火塑料、保温混凝土：材料运搬，按配比配料，骨料闷料，搅拌，浇灌，捣打，表面处理，养生及试块制作，模板制作、安装及拆除。
2. 炉墙填料：材料运搬，填料填塞及充实。
3. 炉墙抹面及密封涂料：材料运搬，按配比配料，搅拌，涂料压光，钢筋加工、焊接、绑扎及涂刷沥青，表面修理及试块制作。
4. 文丘里管、捕滴筒内衬砌筑：材料运搬，调制胶泥，清洗板块，设备内部除锈，涂稀胶泥， 拉线砌筑，板块临时加工，勾缝找平，分层抹平及压光，酸洗，养护。
5. 冲灰沟内衬铸石板：材料运搬，灰沟内部找平，砂浆搅拌，铸石板清点、镶砌及板块临时加工，勾缝。
四、各种炉墙结构地面组合施工以及起吊后的填塞和施工接缝等工作，均已综合在各项有关定额中，编制预算时不另行计算。
五、敷管式及膜式水冷壁炉墙砌筑
1. 工作内容：
(1) 耐火混凝土：“L”型钩钉焊接，铁丝网下料、敷设及定位；
(2) 炉底磷酸盐耐火混凝土：工作件表面清扫、除垢，膨胀缝设置五合板，调酸、搅拌及闷料，分层捣打，层间打毛，养护；
(3) 膜式水冷壁保温混凝土：“L”型钩钉焊接，铁丝网下料、敷设及定位；
(4) 矿、岩棉缝合毡或矿、岩棉半硬板：“L”型钩钉焊接，矿、岩棉缝合毡或矿、岩棉半硬板分层铺实，铁丝网敷设，用压板及螺母紧固压紧缝合毡或半硬板至设计厚度；
(5) 炉墙抹面及密封涂料：敷设铁丝网紧固定位。
2. 直斜墙及包墙适用于水冷壁炉墙、冷灰斗炉墙及过热器包墙，炉顶部分适用于平顶棚炉墙 ，超细玻璃棉缝合毡只适用于膜式水冷壁炉墙，炉墙抹面及密封涂料适用于全炉。
3. 敷管式与膜式水冷壁炉墙工程量计算时，应扣除加热面管子埋入炉墙部分。
六、框架式耐火混凝土炉墙砌筑：
1. 工作内容：钢筋拉直、加工、焊接、绑扎，吊砖铁件安装。
2. 直斜墙部分适用于燃烧室、省煤器及过热器炉墙，炉顶适用于前后平顶棚和斜顶棚，保温混凝土、抹面层及密封涂料适用于炉墙一切部位。
3. 抹面中如设计有铁丝网时，应执行敷管炉墙抹面定额。
七、炉墙中局部耐火混凝土、耐火塑料及保温混凝土浇灌：
1. 耐火混凝土定额适用于各型炉墙节点中的零星部位 (灰渣斗及冷灰斗管子穿墙、炉顶及省煤器等管子穿墙、折焰角管子穿墙、空气预热器防磨及省煤器支撑梁等)，也适用于高温炉烟管道中的耐火混凝土浇灌。耐火塑料定额适用于大汽包底部及空气预热器伸缩节等投掷式施工部位。燃烧带适用于炉膛高温区带钩钉的水冷壁管表面敷设。保温混凝土定额适用于炉墙节点中的零星部位。
八、 石棉硅藻土定额适用于加热面联箱外壳的填料填塞，石棉绒高硅氧纤维定额适用于顶棚过热器上穿墙管外的密封 ，也适用于施工图上注明的性质相近的填料施工。

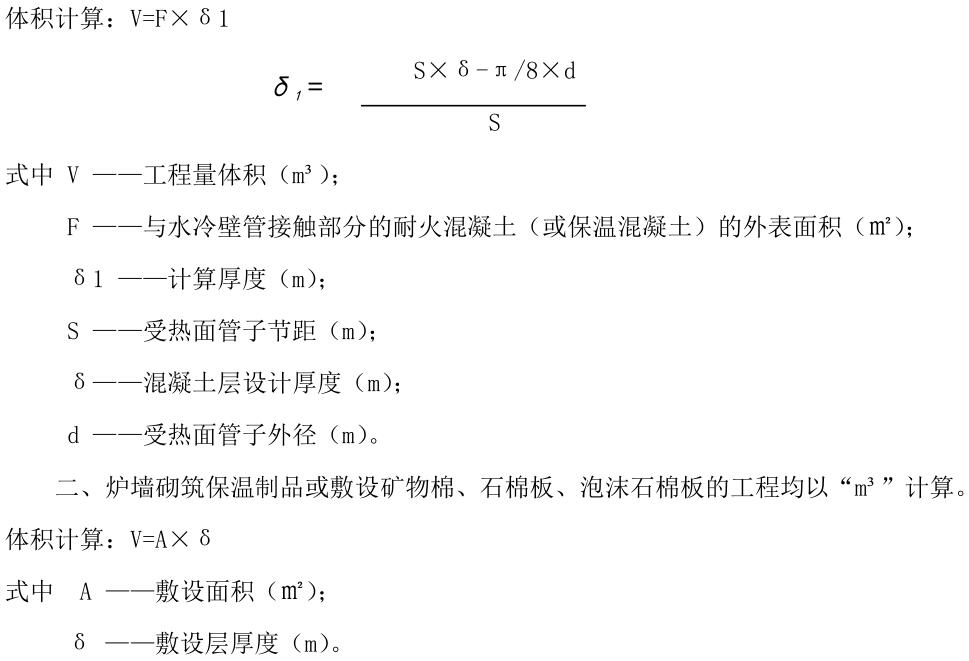

工程量计算规则一、炉墙耐火层、保温层按设计图示尺寸以“m³”计算。计算砌体的实体积或实面积。对敷管式炉墙及膜式水冷壁炉墙的工程量计算如下：
计算面积A时，应将门孔面积扣除；矿物棉制品敷设厚度δ以其压缩前的厚度（m）为准。
三、抹面层按设计图示尺寸以“㎡”计算。计算工程量时不扣除小于25mm的膨胀缝所占体积及断面积小于0.25㎡的孔洞。
四、文丘里管、捕滴筒内衬、送粉管道弯头防磨、冲灰沟内铸石板工程按设计图示尺寸分别以“㎡”、“t”、“m³”、“m”计算。
五、内衬材料包括瓷板、铸石板、纯胶泥，其展开面积按设计图示尺寸以“㎡”计算。
六、冲灰沟内衬铸石板按中心线按设计图示尺寸以“m”计算。
七、定额单位“m³”或“㎡”指砌体的实体积或实面积。计算工程量时，以下部分不作扣除：
1. 小于25mm的膨胀缝所占体积。
2. 断面积小于0.02㎡的孔洞。
3. 炉门喇叭口的斜度。
4. 墙根交叉处的小斜坡。
八、 计算工程量时应扣除管子穿墙部分的体积。
