C.4.6 电机检查接线及调试[广东省通用安装工程综合定额2018]
第四册《电气设备安装工程》
二、本章定额中的专业术语“电机”是指发电机和电动机的统称，如小型电机检查接线定额，适用于同功率的小型发电机和小型电动机的检查接线，定额中的电机功率是指电机的额定功率。
三、调相机检查接线及调试执行发电机检查接线及调试相应项目。
四、直流发电机组和多台一串的机组，可按单台电机分别执行相应项目。
五、本章的电机检查接线定额，除发电机和调相机外，均不包括电机的干燥工作，发生时应执行电机干燥定额。
六、本章的电机干燥定额是按一次干燥所需的人工、材料、机具消耗量考虑的。在特别潮湿的地方，电机需要进行多次干燥，应按实际干燥次数计算。在气候干燥电机绝缘性能良好、符合技术标准而不需要干燥时，则不计算干燥费用。实行包干的工程，可参照以下比例，由有关各方协商而定。
1. 低压小型电机3kW以下按25%的比例考虑干燥。
2. 低压小型电机3kW以上至220kW按30%～50%考虑干燥。
3. 大中型电机按100%考虑一次干燥。
七、单台重量在3t以下的电机为小型电机，单台重量超过3t至30t以下的电机为中型电机，单台重量在30t以上的电机为大型电机。小型电机按电机类别和功率大小执行相应定额，大中型电机不分交、直流电机一律按电机重量执行相应项目。
八、微型电机分为三类：驱动微型电机(分马力电机)是指微型异步电动机、微型同步电动机、微型交流换向器电动机、微型直流电动机等；控制微型电机是指自整角机、旋转变压器、交直流测速发电机、交直流伺服电动机、步进电动机、力矩电动机等；电源微型电机是指微型电动发电机组和单枢变流机等。其他小型电机凡功率在0.75kW以下的电机均执行微型电机定额，但一般民用小型交流电风扇安装另执行C.4.4章风扇安装定额。
九、各类电机的检查接线定额均不包括控制装置的安装和接线。
十、本定额电机的接地线材质按镀锌扁钢(25×4)编制的，如采用铜接地线时，接地线材(导线和接头)应更换，但安装人工和机具不变。
十一、电机安装执行第一册《机械设备安装工程》C.1.8章电动机、电动发电机组安装定额，其电机的检查接线、调试和干燥执行本册相应项目。
十二、电机的电源线为导线时，其接线用的端子应执行C.4.4章压(焊)接线端子相应项目。
十三、电机检查是指依据国家相关标准对电机进行解体研磨，包括对外观检查、主要电气参数、电机运转状态等检查。如果仅对电机进行外观检查、试运转和接线而没有对电机解体研磨的，按电机检查接线定额项目乘以系数0.20。
十四、发电机系统调试不包括励磁机调试，另执行相应项目，励磁发电一体机系统调试按发电机系统调试定额项目乘以系数1.08。
十五、发电机同期系统调试定额也适用于发电机与变压器（或市网）并网项目。
十六、发电机组保护定额包括差动保护、过压保护、过流保护、零序保护、失磁保护、转子接地保护等调试，不得重复计算。
十七、可控硅调速直流电动机调试内容包括可控硅整流装置系统和直流电动机控制回路系统两个部分的调试。
十八、交流变频调速电动机调试内容包括变频装置系统和交流电动机控制回路系统两个部分的调试。

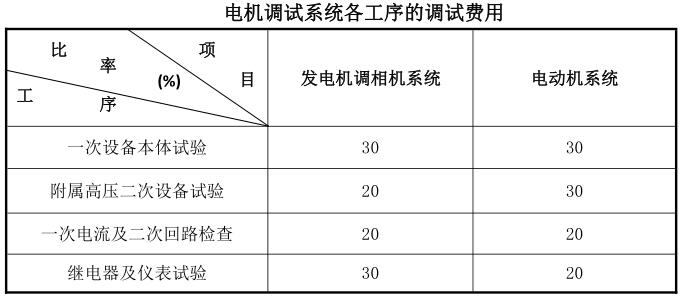

十九、在系统调试定额中各工序的调试费用如需单独计算时，可按下表所列比例计算。
电机调试所需的电力消耗已包括在定额内，一般不另计算。但10kW以上电机及发电机的启动调试用的蒸气、电力和其他动力能源消耗，另行计算。
本文发布自造价学社zaojiaxueshe.com。造价学社，是一个专业的工程造价技术交流学习社区。
二、电气安装规范要求每台电机接线均需要配金属软管，设计有规定的按设计规格和数量计算，设计没有规定的，每台电机按配相应规格的金属软管 1.25m 和与之配套的金属软管专用活接头计算工程量。
三、发电机系统调试，区别发电机功率，按设计图示数量以“系统”计算。
四、发电机同期系统调试，区别发电机功率，按设计图示数量以“组”计算。
五、励磁机系统调试，不分功率大小，按设计图示数量以“台”计算。
六、普通电动机的调试，区别电机的控制方式、功率、电压等级，按设计图示数量以“台”计算。
七、可控硅调速直流电动机调试，区别电机的调速方式、功率，按设计图示数量以“系统”计算。
八、低压交流异步电动机调试，区别电机的控制保护类型、功率，按设计图示数量以“台”计算。
九、高压交流异步电动机调试，区别电动机调试部位(一次设备和二次设备及回路)、功率，保护方式，按设计图示数量以“台”计算。
十、交流变频调速电动机调试，区别电机形式、功率，按设计图示数量以“台”计算。
十一、微型电机、电加热器调试，不分类别，按设计图示数量以“台”计算。
十二、电动机联锁装置调试，区分电机联锁台数，按设计图示数量以“组”计算。
十三、发电机组保护，按发电机台数以“台”计算。
十四、电机失磁保护，按所保护的电机台数以“台”计算。
十五、发电机转子接地保护，按全厂发电机共用一套考虑。
十六、备用电机自动投入装置系统调试，包括继电器、仪表等元件本身和二次回路的调整试验，按连锁机构的备用电动机自动投入装置系统的数量以“系统”计算。
十七、小型电机干燥，区别电机功率，按设计图示数量以“台”计算。
十八、大中型电机干燥，区别电机重量，按设计图示数量以“台”计算。
返回 广东省通用安装工程综合定额（2018）
请加QQ群免费下载上面资料，造价学社官方QQ群：309845331
C.4.6 电机检查接线及调试一、本章定额包括发电机检查接线、小型直流电动机检查接线、小型交流同步电动机检查接线、小型交流异步电动机检查接线、小型防爆式电动机检查接线、小型立式电动机检查接线、大中型电动机检查接线、微型电机、电加热器检查接线、变频电动机组检查接线、电磁调速电动机检查接线、发电机系统调试、发电机同期系统调试、励磁机系统调试、普通小型直流电动机调试、可控硅调速直流电动机系统调试、普通交流同步电动机调试、低压交流异步电动机调试、高压交流异步电动机调试、交流变频调速电动机系统调试、微型电机、电加热器调试、电动机联锁装置调试、发电机组及电机保护调试、备用电机自动投入装置调试、小型电机干燥、大中型电机干燥等内容。
定额说明
二、本章定额中的专业术语“电机”是指发电机和电动机的统称，如小型电机检查接线定额，适用于同功率的小型发电机和小型电动机的检查接线，定额中的电机功率是指电机的额定功率。
三、调相机检查接线及调试执行发电机检查接线及调试相应项目。
四、直流发电机组和多台一串的机组，可按单台电机分别执行相应项目。
五、本章的电机检查接线定额，除发电机和调相机外，均不包括电机的干燥工作，发生时应执行电机干燥定额。
六、本章的电机干燥定额是按一次干燥所需的人工、材料、机具消耗量考虑的。在特别潮湿的地方，电机需要进行多次干燥，应按实际干燥次数计算。在气候干燥电机绝缘性能良好、符合技术标准而不需要干燥时，则不计算干燥费用。实行包干的工程，可参照以下比例，由有关各方协商而定。
1. 低压小型电机3kW以下按25%的比例考虑干燥。
2. 低压小型电机3kW以上至220kW按30%～50%考虑干燥。
3. 大中型电机按100%考虑一次干燥。
七、单台重量在3t以下的电机为小型电机，单台重量超过3t至30t以下的电机为中型电机，单台重量在30t以上的电机为大型电机。小型电机按电机类别和功率大小执行相应定额，大中型电机不分交、直流电机一律按电机重量执行相应项目。
八、微型电机分为三类：驱动微型电机(分马力电机)是指微型异步电动机、微型同步电动机、微型交流换向器电动机、微型直流电动机等；控制微型电机是指自整角机、旋转变压器、交直流测速发电机、交直流伺服电动机、步进电动机、力矩电动机等；电源微型电机是指微型电动发电机组和单枢变流机等。其他小型电机凡功率在0.75kW以下的电机均执行微型电机定额，但一般民用小型交流电风扇安装另执行C.4.4章风扇安装定额。
九、各类电机的检查接线定额均不包括控制装置的安装和接线。
十、本定额电机的接地线材质按镀锌扁钢(25×4)编制的，如采用铜接地线时，接地线材(导线和接头)应更换，但安装人工和机具不变。
十一、电机安装执行第一册《机械设备安装工程》C.1.8章电动机、电动发电机组安装定额，其电机的检查接线、调试和干燥执行本册相应项目。
十二、电机的电源线为导线时，其接线用的端子应执行C.4.4章压(焊)接线端子相应项目。
十三、电机检查是指依据国家相关标准对电机进行解体研磨，包括对外观检查、主要电气参数、电机运转状态等检查。如果仅对电机进行外观检查、试运转和接线而没有对电机解体研磨的，按电机检查接线定额项目乘以系数0.20。
十四、发电机系统调试不包括励磁机调试，另执行相应项目，励磁发电一体机系统调试按发电机系统调试定额项目乘以系数1.08。
十五、发电机同期系统调试定额也适用于发电机与变压器（或市网）并网项目。
十六、发电机组保护定额包括差动保护、过压保护、过流保护、零序保护、失磁保护、转子接地保护等调试，不得重复计算。
十七、可控硅调速直流电动机调试内容包括可控硅整流装置系统和直流电动机控制回路系统两个部分的调试。
十八、交流变频调速电动机调试内容包括变频装置系统和交流电动机控制回路系统两个部分的调试。
十九、在系统调试定额中各工序的调试费用如需单独计算时，可按下表所列比例计算。
电机调试所需的电力消耗已包括在定额内，一般不另计算。但10kW以上电机及发电机的启动调试用的蒸气、电力和其他动力能源消耗，另行计算。
本文发布自造价学社zaojiaxueshe.com。造价学社，是一个专业的工程造价技术交流学习社区。
工程量计算规则一、发电机、电动机、电加热器的电气检查接线，均按设计图示数量以“台”计算。
二、电气安装规范要求每台电机接线均需要配金属软管，设计有规定的按设计规格和数量计算，设计没有规定的，每台电机按配相应规格的金属软管 1.25m 和与之配套的金属软管专用活接头计算工程量。
三、发电机系统调试，区别发电机功率，按设计图示数量以“系统”计算。
四、发电机同期系统调试，区别发电机功率，按设计图示数量以“组”计算。
五、励磁机系统调试，不分功率大小，按设计图示数量以“台”计算。
六、普通电动机的调试，区别电机的控制方式、功率、电压等级，按设计图示数量以“台”计算。
七、可控硅调速直流电动机调试，区别电机的调速方式、功率，按设计图示数量以“系统”计算。
八、低压交流异步电动机调试，区别电机的控制保护类型、功率，按设计图示数量以“台”计算。
九、高压交流异步电动机调试，区别电动机调试部位(一次设备和二次设备及回路)、功率，保护方式，按设计图示数量以“台”计算。
十、交流变频调速电动机调试，区别电机形式、功率，按设计图示数量以“台”计算。
十一、微型电机、电加热器调试，不分类别，按设计图示数量以“台”计算。
十二、电动机联锁装置调试，区分电机联锁台数，按设计图示数量以“组”计算。
十三、发电机组保护，按发电机台数以“台”计算。
十四、电机失磁保护，按所保护的电机台数以“台”计算。
十五、发电机转子接地保护，按全厂发电机共用一套考虑。
十六、备用电机自动投入装置系统调试，包括继电器、仪表等元件本身和二次回路的调整试验，按连锁机构的备用电动机自动投入装置系统的数量以“系统”计算。
十七、小型电机干燥，区别电机功率，按设计图示数量以“台”计算。
十八、大中型电机干燥，区别电机重量，按设计图示数量以“台”计算。
