C.4.10 10kV 以下架空配电线路架设[广东省通用安装工程综合定额2018]
第四册《电气设备安装工程》
二、本章定额按平地施工条件考虑，如在其他地形条件下施工时，其人工和机具按下列地形系数予以调整。
三、地形划分的特征：
1. 平地：地形比较平坦、地面比较干燥的地带。
2. 丘陵：地形有起伏的矮岗、土丘等地带。
3. 一般山地：指一般山岭或沟谷地带、高原台地等。
4. 泥沼地带：指经常积水的田地或泥水淤积的地带。
四、全线地形分几种类型时，可按各种类型长度所占百分比求出综合系数进行计算。
五、几种基础超灌量的规定。各类现浇基础的超灌量应按设计规定执行。若设计无规定时，其超灌量为：
灌注桩基础：超灌量为设计计算量的15％；
掏挖式、钻孔爆扩基础：超灌量为设计计算量的7％；
岩石灌浆基础：超灌量为设计计算量的8％。
六、线路一次施工工程量按5基以上电杆考虑，如5根以内者，按本章发生项目的人工、机具乘以系数1.30。
七、如果出现钢管杆的组立，按同高度混凝土杆组立的人工、机具乘以系数1.40，材料不调整。
八、导线跨越架设：
1. 在同跨越档内，有多种(或多次)跨越物时，应根据跨越物种类分别执行定额。
2. 跨越定额仅考虑因跨越而多耗的人工、机具和材料，在计算架线工程量时，不扣除跨越档的长度。
九、杆上配电装置安装不包括变压器调试、抽芯、干燥工作，也不包括检修平台、防护栏杆及设备接地装置安装，配电箱未含焊（压）接线端子。
十、横担安装定额按单根拉线考虑，若安装V型、Y型或双拼型拉线时，按两根计算。
十一、架空配电线路敷设未包括土石方工程。
十二、导线架设定额未包括导线与设备连接的防护盒安装，另执行C.4.8章电缆敷设相应项目。
本文发布自造价学社zaojiaxueshe.com。造价学社，专业的工程造价技术交流学习社区。
二、横担安装，区分不同形式和截面，按设计图示数量以“根”计算。
三、导线架设，区别导线类型和不同截面以“km/单线”计算。导线预留长度按表 4.10.3的规定计算。

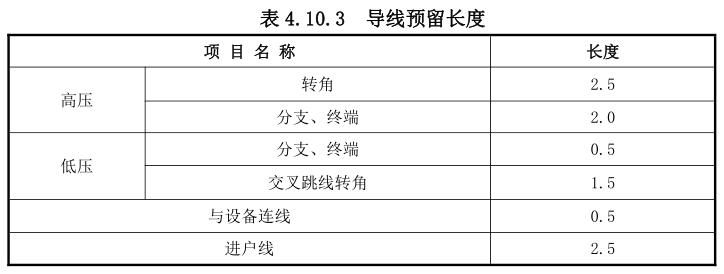

表 4.10.3 导线预留长度
注：导线长度按线路总长度和预留长度之和计算。计算主材费时应另增加规定的损耗率。
四、杆上变配电设备安装，按设计图示数量以“台”或“组”计算。定额内包括杆上钢支架及设备的安装工作，但钢支架、连引线、线夹、金具等应按设计规定数量另行计算材料价格。
五、拉线制作安装，区别不同形式，按设计图示数量以“根”计算。拉线长度按设计全根长度计算，设计无规定时按表 4.10.5 计算。

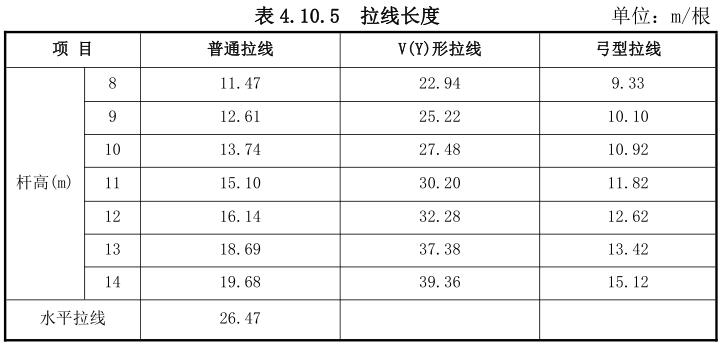

表 4.10.5 拉线长度 单位：m/根
六、导线跨越架设，包括越线架的搭、拆和运输以及因跨越(障碍)施工难度增加而增加的工作量，以“处”计算。每个跨越间距按 50m 以内考虑，大于 50m 而小于 100m 时按 2处计算，以此类推。在计算架线工程量时，不扣除跨越档的长度。
七、底盘、卡盘、拉线盘安装，按设计图示数量以“块”计算。
八、工地运输，是指施工红线外电缆敷设和架空线路工程定额内未计价材料从集中材料堆放点或工地仓库运至杆位上的工地运输，分人力运输和汽车运输以“t·km”计算。单位工程材料的汽车运输重量不足 3t 时按 3t 计算。
运输量计算公式如下：
工程运输量＝施工图用量×(1+损耗率)
预算运输重量＝工程运输量＋包装物重量(不需要包装的可不计算包装物重量)主要材料运输重量的计算按表 4.10.8 执行：

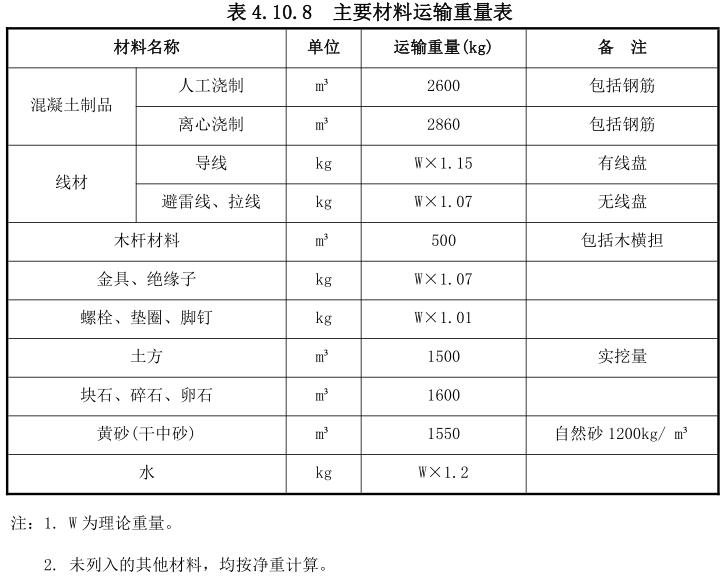

表 4.10.8 主要材料运输重量表
九、土石方计算
1. 杆坑土质按一个坑的主要土质而定，如一个坑大部分为普通土，少量为坚土，则该坑应全部按普通土计算。

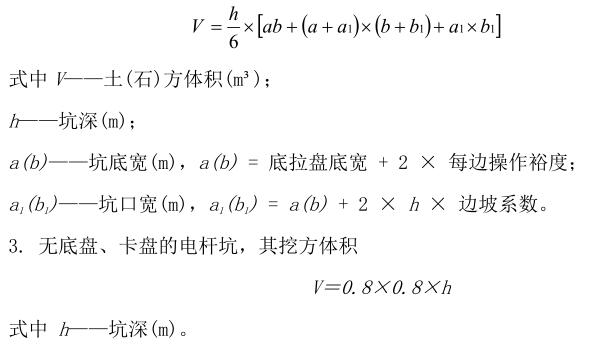

2. 土方量计算公式
4. 电杆坑的马道土、石方量，按每坑 0.2m³计算。
5. 施工操作裕度按基础底宽(不包括垫层)每边增加量：
(1） 普通土、坚土坑、水坑、松砂石坑为 0.20m。
(2）泥水坑、流砂坑、干砂坑为 0.30m。
(3）岩石坑有模板为 0.2m，岩石坑无模板为 0.10m。
6. 杆塔基础坑深超过 1.2m 时，各类土的放坡系数按表 4.10.9.6 计算：

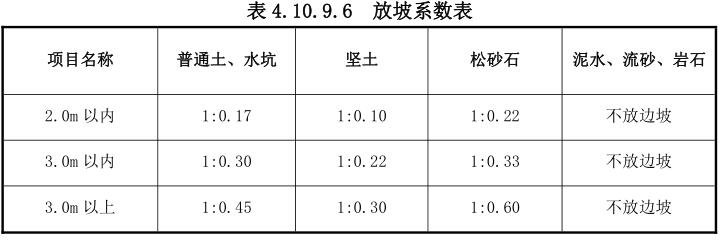

表 4.10.9.6 放坡系数表
7. 带卡盘的电杆坑，如原计算的尺寸不能满足卡盘安装时，因卡盘超长而增加的土(石)方量另计。
十、施工定位，按设计图示数量以“基”计算。
十一、杆塔(台架)防鼠罩制作、安装，按设计图示尺寸以“㎡”计算。
返回 广东省通用安装工程综合定额（2018）
请加QQ群免费下载上面资料，造价学社官方QQ群：309845331
C.4.10 10kV 以下架空配电线路架设一、本章定额包括杆塔组立、横担安装、导线架设、杆上设备安装、拉线制作、安装、导线跨越及进户线架设、工地运输、施工定位、基础工程、杆塔（台架）防鼠罩制作、安装等内容。
定额说明
二、本章定额按平地施工条件考虑，如在其他地形条件下施工时，其人工和机具按下列地形系数予以调整。
三、地形划分的特征：
1. 平地：地形比较平坦、地面比较干燥的地带。
2. 丘陵：地形有起伏的矮岗、土丘等地带。
3. 一般山地：指一般山岭或沟谷地带、高原台地等。
4. 泥沼地带：指经常积水的田地或泥水淤积的地带。
四、全线地形分几种类型时，可按各种类型长度所占百分比求出综合系数进行计算。
五、几种基础超灌量的规定。各类现浇基础的超灌量应按设计规定执行。若设计无规定时，其超灌量为：
灌注桩基础：超灌量为设计计算量的15％；
掏挖式、钻孔爆扩基础：超灌量为设计计算量的7％；
岩石灌浆基础：超灌量为设计计算量的8％。
六、线路一次施工工程量按5基以上电杆考虑，如5根以内者，按本章发生项目的人工、机具乘以系数1.30。
七、如果出现钢管杆的组立，按同高度混凝土杆组立的人工、机具乘以系数1.40，材料不调整。
八、导线跨越架设：
1. 在同跨越档内，有多种(或多次)跨越物时，应根据跨越物种类分别执行定额。
2. 跨越定额仅考虑因跨越而多耗的人工、机具和材料，在计算架线工程量时，不扣除跨越档的长度。
九、杆上配电装置安装不包括变压器调试、抽芯、干燥工作，也不包括检修平台、防护栏杆及设备接地装置安装，配电箱未含焊（压）接线端子。
十、横担安装定额按单根拉线考虑，若安装V型、Y型或双拼型拉线时，按两根计算。
十一、架空配电线路敷设未包括土石方工程。
十二、导线架设定额未包括导线与设备连接的防护盒安装，另执行C.4.8章电缆敷设相应项目。
本文发布自造价学社zaojiaxueshe.com。造价学社，专业的工程造价技术交流学习社区。
工程量计算规则一、杆塔组立，区别杆塔形式、高度或重量按设计图示数量以“根(基) ”计算。
二、横担安装，区分不同形式和截面，按设计图示数量以“根”计算。
三、导线架设，区别导线类型和不同截面以“km/单线”计算。导线预留长度按表 4.10.3的规定计算。
表 4.10.3 导线预留长度
注：导线长度按线路总长度和预留长度之和计算。计算主材费时应另增加规定的损耗率。
四、杆上变配电设备安装，按设计图示数量以“台”或“组”计算。定额内包括杆上钢支架及设备的安装工作，但钢支架、连引线、线夹、金具等应按设计规定数量另行计算材料价格。
五、拉线制作安装，区别不同形式，按设计图示数量以“根”计算。拉线长度按设计全根长度计算，设计无规定时按表 4.10.5 计算。
表 4.10.5 拉线长度 单位：m/根
六、导线跨越架设，包括越线架的搭、拆和运输以及因跨越(障碍)施工难度增加而增加的工作量，以“处”计算。每个跨越间距按 50m 以内考虑，大于 50m 而小于 100m 时按 2处计算，以此类推。在计算架线工程量时，不扣除跨越档的长度。
七、底盘、卡盘、拉线盘安装，按设计图示数量以“块”计算。
八、工地运输，是指施工红线外电缆敷设和架空线路工程定额内未计价材料从集中材料堆放点或工地仓库运至杆位上的工地运输，分人力运输和汽车运输以“t·km”计算。单位工程材料的汽车运输重量不足 3t 时按 3t 计算。
运输量计算公式如下：
工程运输量＝施工图用量×(1+损耗率)
预算运输重量＝工程运输量＋包装物重量(不需要包装的可不计算包装物重量)主要材料运输重量的计算按表 4.10.8 执行：
表 4.10.8 主要材料运输重量表
九、土石方计算
1. 杆坑土质按一个坑的主要土质而定，如一个坑大部分为普通土，少量为坚土，则该坑应全部按普通土计算。
2. 土方量计算公式
4. 电杆坑的马道土、石方量，按每坑 0.2m³计算。
5. 施工操作裕度按基础底宽(不包括垫层)每边增加量：
(1） 普通土、坚土坑、水坑、松砂石坑为 0.20m。
(2）泥水坑、流砂坑、干砂坑为 0.30m。
(3）岩石坑有模板为 0.2m，岩石坑无模板为 0.10m。
6. 杆塔基础坑深超过 1.2m 时，各类土的放坡系数按表 4.10.9.6 计算：
表 4.10.9.6 放坡系数表
7. 带卡盘的电杆坑，如原计算的尺寸不能满足卡盘安装时，因卡盘超长而增加的土(石)方量另计。
十、施工定位，按设计图示数量以“基”计算。
十一、杆塔(台架)防鼠罩制作、安装，按设计图示尺寸以“㎡”计算。
