第十二册《刷油、防腐蚀、绝热工程》册说明[广东省通用安装工程综合定额2018]
第十二册《刷油、防腐蚀、绝热工程》
二、本册定额主要依据的标准、规范有：
1. 《工业设备及管道防腐蚀工程施工规范》GB 50726-2011；
2. 《工业设备及管道防腐蚀工程施工质量验收规范》GB 50727-2011；
3. 《工业设备及管道绝热工程施工规范》GB 50126-2008；
4. 《工业设备及管道绝热工程施工质量验收规范》GB 50185-2010；
5. 《石油化工绝热工程施工质量验收规范》GB/T 50645-2011；
6. 《涂装前钢材表面锈蚀等级和除锈等级》GB/T 8923.1-2011；
7. 《涂覆涂料前钢材表面处理-表面清洁度的目视评定》GB/T 8923.2-2011；
8. 《乙烯基酯树脂防腐蚀工程技术规范》GB/T 50590-2010；
9. 《钢结构防火涂料》GB 14907-2002
10. 《钢结构防火涂料应用技术规范》GB 14907-2002；
11. 《绝热用岩棉、矿渣棉及其制品》GB/T 11835-2016；
12. 《设备与管道绝热-保温》08K 507-1、08R 418-1；
13. 《管道与设备绝热-保冷》08K 507-2、08R 418-2；
14. 《柔性泡沫橡塑绝热制品》GB/T 17794-2008；
15. 《通用安装工程消耗量标准》TY 02-31-2015；
16. 《建设工程劳动定额》LD/T 74.3-2008；
17. 《化工安装工程防腐、绝热劳动定额》LD/T 76.8-2000；
18. 《石油化工行业安装工程预算定额》；
19. 《广东省安装工程综合定额》（2010 年）；
20. 《通用安装工程工程量计算规范》GB 50856-2013；
21. 《建设工程施工机械台班费用编制规则》（增值税版）；
22. 《建设工程施工仪器仪表台班费用编制规则》（增值税版）。
三、大型型钢：H 型钢及任何一边大于 300mm 以上的型钢均为大型型钢，均以平方米（㎡）为计量单位，按展开面积计算。
四、管廊：除管廊上的平台、栏杆、梯子以及大型型钢以外的钢结构均为管廊，以千克（kg）为计量单位。
五、一般钢结构：除大型型钢和管廊以外的其他钢结构，如平台、栏杆、梯子、管道支架及其他金属构件等均为一般钢结构，以千克（kg）为计量单位。
六、由钢管组成的金属结构的刷油按管道刷油相关项目，由钢板组成的金属结构的刷油按 H 型钢刷油相关项目。
七、工程超高增加费：操作物高度离楼地面±6m 以上时，超高部分按人工费乘以下表超高系数计算。
八、在管井内、竖井内、断面小于或等于 2 ㎡隧道或洞内、封闭吊顶天棚内进行安装
的工程，该部分按人工费乘以系数 1.25。
本文发布自造价学社zaojiaxueshe.com。造价学社，专业的工程造价技术交流学习社区。
一、除锈、刷油工程
1. 设备筒体、管道表面积计算公式：
S＝π×D×L (1)
式中 π —圆周率
D —设备或管道直径
L —设备筒体高度或管道延长米
2. 计算设备筒体、管道表面积时，已包括各种管件、阀门、人孔、管口凹凸部分，不再另外计算。
二、防腐蚀工程
1. 设备筒体、管道表面积计算公式与（1）相同。
2. 阀门、弯头、法兰表面积计算式：
(1) 阀门表面积：
S＝π×D×2.5D×K×N (2)
式中 D —直径
K —1.05
N —阀门个数
(2) 弯头表面积：
S＝π×D×1.5D×2π×N／B (3)
式中 D —直径
N —弯头个数
B 值取定为 90°弯头时 B =4，45°弯头时 B =8
(3) 法兰表面积：
S＝π×D×1.5D×K×N (4)
式中 D —直径
K —1.05
N —法兰个数
3. 设备和管道法兰翻边防腐蚀工程量计算式
S＝π×(D+A)×A (5)
式中 D —直径
A —法兰翻边宽
三、绝热工程
1. 设备筒体或管道绝热、防潮和保护层计算公式；
V=π×(D＋1.033δ)×1.033δ×L (6)
S=π×(D＋2.1δ+0.0082)×L (7)
式中 D —直径
“1.033”、“2.1”—调整系数
δ —绝热层厚度
L —设备筒体或管道长
“0.0082”—捆扎线直径或钢带厚

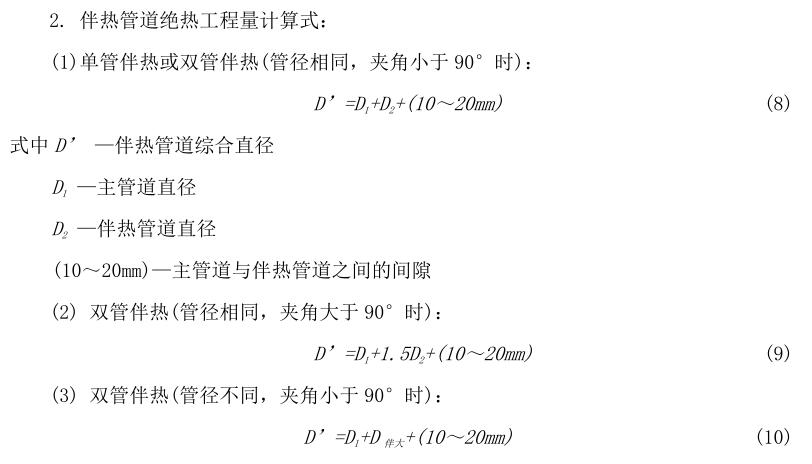

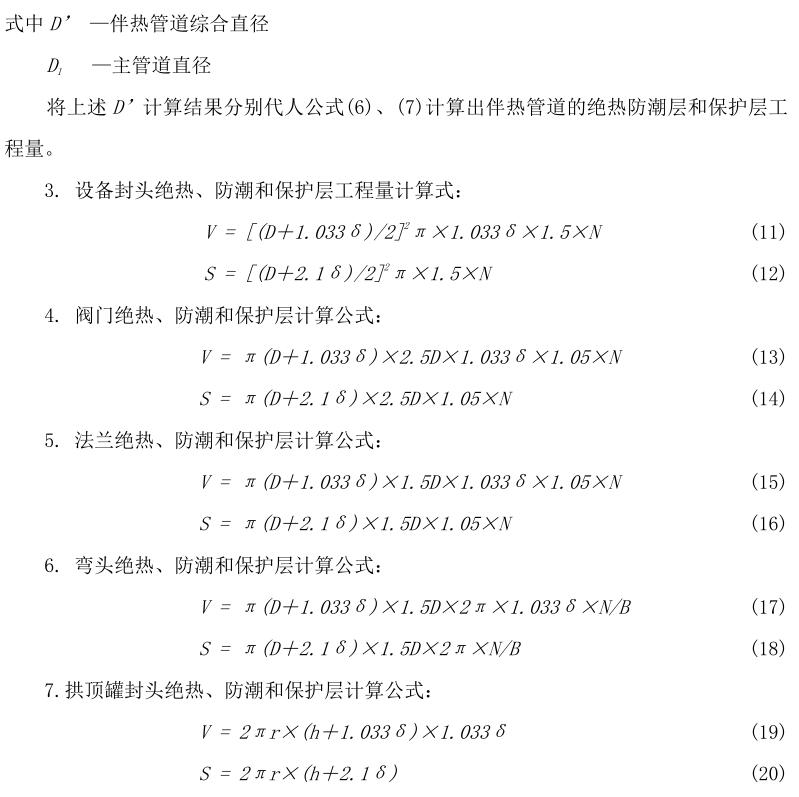

2. 伴热管道绝热工程量计算式：
第二章 计量规则
一、除锈工程、刷油工程、防腐蚀工程、喷渡（涂）工程中设备、管道按设计图示尺寸以“㎡”计算；零部件、一般金属结构（包括平台、栏杆、梯子、管道支架及其他金属构件）和管廊钢结构按设计图示尺寸以“kg”计算；H 型钢钢结构（包括任何一边大于 300mm以上的型钢）按设计图示尺寸以“㎡”计算；灰面、布面、气柜、玛蹄脂面刷油工程以“㎡”计算。
二、管廊综合每吨折合面积为 37 ㎡/t；大型型钢综合每吨折合面积为 25 ㎡/t。
三、绝热工程中通风管道橡塑保温板安装和 PEF 保温板安装按设计图示尺寸以“㎡”计算，其余绝热层按设计图示尺寸以“m³”计算。 防潮层、保护层按设计图示尺寸以“㎡”计算。
四、法兰阀门绝热工程量计算式中，已包括与阀门相接的两个法兰的绝热工程量，不得重计。
五、计算设备、管道内壁防腐蚀工程量时，当壁厚大于等于 10mm 时，按其内径计算；当壁厚小于 10mm 时，按其外径计算。
六、阴极保护及阳极牺牲按图示数量分别以“站”、“处”、“个”计算。
返回 广东省通用安装工程综合定额（2018）
请加QQ群免费下载上面资料，造价学社官方QQ群：309845331
册说明一、《广东省通用安装工程综合定额（2018）》第十二册《刷油、防腐蚀、绝热工程》（以下简称本册定额）内容包括：除锈、刷油、防腐蚀涂料、喷镀（涂）、绝热、管道补口补伤、阴极保护及牺牲阳极等。适用于新建、扩建及技改项目中的设备、管道、金属结构等的除锈、刷油、防腐蚀、绝热工程。
二、本册定额主要依据的标准、规范有：
1. 《工业设备及管道防腐蚀工程施工规范》GB 50726-2011；
2. 《工业设备及管道防腐蚀工程施工质量验收规范》GB 50727-2011；
3. 《工业设备及管道绝热工程施工规范》GB 50126-2008；
4. 《工业设备及管道绝热工程施工质量验收规范》GB 50185-2010；
5. 《石油化工绝热工程施工质量验收规范》GB/T 50645-2011；
6. 《涂装前钢材表面锈蚀等级和除锈等级》GB/T 8923.1-2011；
7. 《涂覆涂料前钢材表面处理-表面清洁度的目视评定》GB/T 8923.2-2011；
8. 《乙烯基酯树脂防腐蚀工程技术规范》GB/T 50590-2010；
9. 《钢结构防火涂料》GB 14907-2002
10. 《钢结构防火涂料应用技术规范》GB 14907-2002；
11. 《绝热用岩棉、矿渣棉及其制品》GB/T 11835-2016；
12. 《设备与管道绝热-保温》08K 507-1、08R 418-1；
13. 《管道与设备绝热-保冷》08K 507-2、08R 418-2；
14. 《柔性泡沫橡塑绝热制品》GB/T 17794-2008；
15. 《通用安装工程消耗量标准》TY 02-31-2015；
16. 《建设工程劳动定额》LD/T 74.3-2008；
17. 《化工安装工程防腐、绝热劳动定额》LD/T 76.8-2000；
18. 《石油化工行业安装工程预算定额》；
19. 《广东省安装工程综合定额》（2010 年）；
20. 《通用安装工程工程量计算规范》GB 50856-2013；
21. 《建设工程施工机械台班费用编制规则》（增值税版）；
22. 《建设工程施工仪器仪表台班费用编制规则》（增值税版）。
三、大型型钢：H 型钢及任何一边大于 300mm 以上的型钢均为大型型钢，均以平方米（㎡）为计量单位，按展开面积计算。
四、管廊：除管廊上的平台、栏杆、梯子以及大型型钢以外的钢结构均为管廊，以千克（kg）为计量单位。
五、一般钢结构：除大型型钢和管廊以外的其他钢结构，如平台、栏杆、梯子、管道支架及其他金属构件等均为一般钢结构，以千克（kg）为计量单位。
六、由钢管组成的金属结构的刷油按管道刷油相关项目，由钢板组成的金属结构的刷油按 H 型钢刷油相关项目。
七、工程超高增加费：操作物高度离楼地面±6m 以上时，超高部分按人工费乘以下表超高系数计算。
八、在管井内、竖井内、断面小于或等于 2 ㎡隧道或洞内、封闭吊顶天棚内进行安装
的工程，该部分按人工费乘以系数 1.25。
本文发布自造价学社zaojiaxueshe.com。造价学社，专业的工程造价技术交流学习社区。
工程量计算规则第一章 工程量计算公式
一、除锈、刷油工程
1. 设备筒体、管道表面积计算公式：
S＝π×D×L (1)
式中 π —圆周率
D —设备或管道直径
L —设备筒体高度或管道延长米
2. 计算设备筒体、管道表面积时，已包括各种管件、阀门、人孔、管口凹凸部分，不再另外计算。
二、防腐蚀工程
1. 设备筒体、管道表面积计算公式与（1）相同。
2. 阀门、弯头、法兰表面积计算式：
(1) 阀门表面积：
S＝π×D×2.5D×K×N (2)
式中 D —直径
K —1.05
N —阀门个数
(2) 弯头表面积：
S＝π×D×1.5D×2π×N／B (3)
式中 D —直径
N —弯头个数
B 值取定为 90°弯头时 B =4，45°弯头时 B =8
(3) 法兰表面积：
S＝π×D×1.5D×K×N (4)
式中 D —直径
K —1.05
N —法兰个数
3. 设备和管道法兰翻边防腐蚀工程量计算式
S＝π×(D+A)×A (5)
式中 D —直径
A —法兰翻边宽
三、绝热工程
1. 设备筒体或管道绝热、防潮和保护层计算公式；
V=π×(D＋1.033δ)×1.033δ×L (6)
S=π×(D＋2.1δ+0.0082)×L (7)
式中 D —直径
“1.033”、“2.1”—调整系数
δ —绝热层厚度
L —设备筒体或管道长
“0.0082”—捆扎线直径或钢带厚
2. 伴热管道绝热工程量计算式：
第二章 计量规则
一、除锈工程、刷油工程、防腐蚀工程、喷渡（涂）工程中设备、管道按设计图示尺寸以“㎡”计算；零部件、一般金属结构（包括平台、栏杆、梯子、管道支架及其他金属构件）和管廊钢结构按设计图示尺寸以“kg”计算；H 型钢钢结构（包括任何一边大于 300mm以上的型钢）按设计图示尺寸以“㎡”计算；灰面、布面、气柜、玛蹄脂面刷油工程以“㎡”计算。
二、管廊综合每吨折合面积为 37 ㎡/t；大型型钢综合每吨折合面积为 25 ㎡/t。
三、绝热工程中通风管道橡塑保温板安装和 PEF 保温板安装按设计图示尺寸以“㎡”计算，其余绝热层按设计图示尺寸以“m³”计算。 防潮层、保护层按设计图示尺寸以“㎡”计算。
四、法兰阀门绝热工程量计算式中，已包括与阀门相接的两个法兰的绝热工程量，不得重计。
五、计算设备、管道内壁防腐蚀工程量时，当壁厚大于等于 10mm 时，按其内径计算；当壁厚小于 10mm 时，按其外径计算。
六、阴极保护及阳极牺牲按图示数量分别以“站”、“处”、“个”计算。
返回 广东省通用安装工程综合定额（2018）
