三、阀门盒式绝热结构工程量计算办法 第十二册《刷油、防腐蚀、绝热工程》[广东省通用安装工程综合定额2018]
第十二册《刷油、防腐蚀、绝热工程》
对于常用的中低压法兰式闸阀、球阀、截止阀、止回阀，盒式绝热结构工程量计算，可参照法兰式阀门外形尺寸数据取定表的相关尺寸与本办法设定的计算程序及公式，计算阀门的绝热工程量。

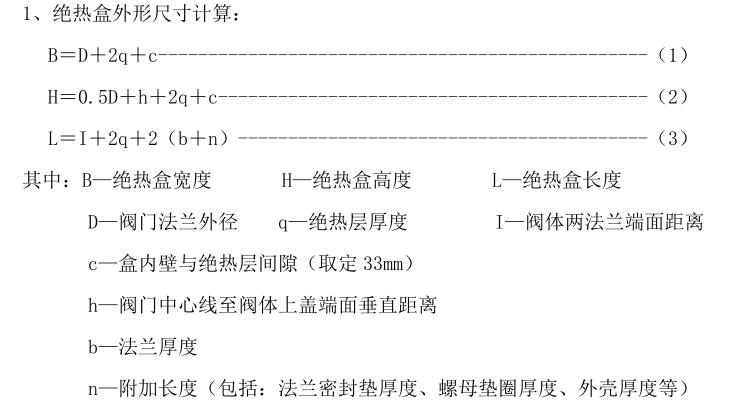

1、绝热盒外形尺寸计算：
阀门两端法兰厚与附加长度以 2（b＋n）表示，其值综合取定，当阀门的公称直径 100mm 以内为 118mm；300mm 以内为 150mm；800mm 以内为 188mm。

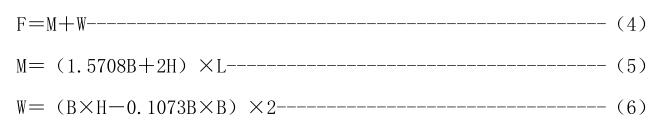

2、保护层、防潮层面积计算：
其中 F—保护盒全面积 M—保护盒周面积 W—保护盒两端面积

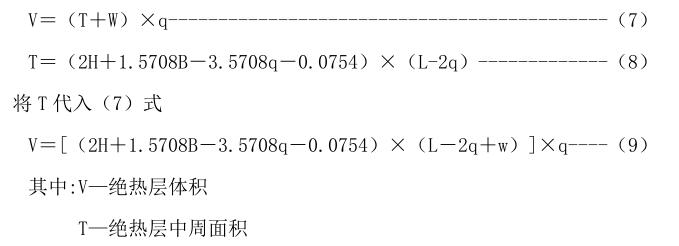

3、绝热层体积计算：
4、说明：
1.图示尺寸长度单位为 mm，代入计算式时需换算成以 m 为单位。
2.本办法适用按技术规范 GB/T 50645-2011 设计盒式绝热结构阀门的工程量计算。
3.法兰式阀门外形尺寸数据取定表相关数据是采集於阀门专业手册，对於外形尺寸特殊的阀门以实测外形尺寸为依据。
4.阀门绝热工程量计算式中，已包括与阀门相接的两个法兰的绝热工程量，不得重计。

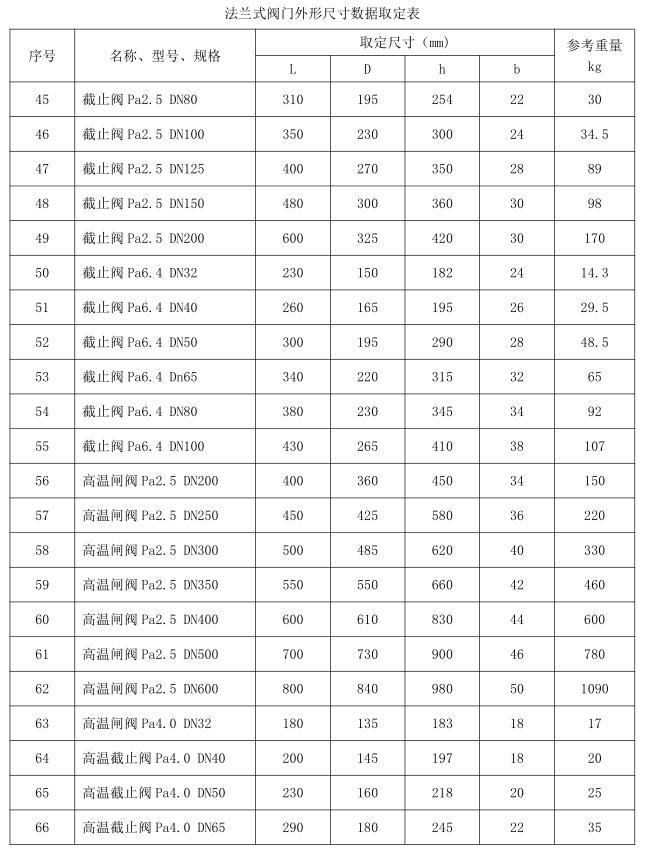

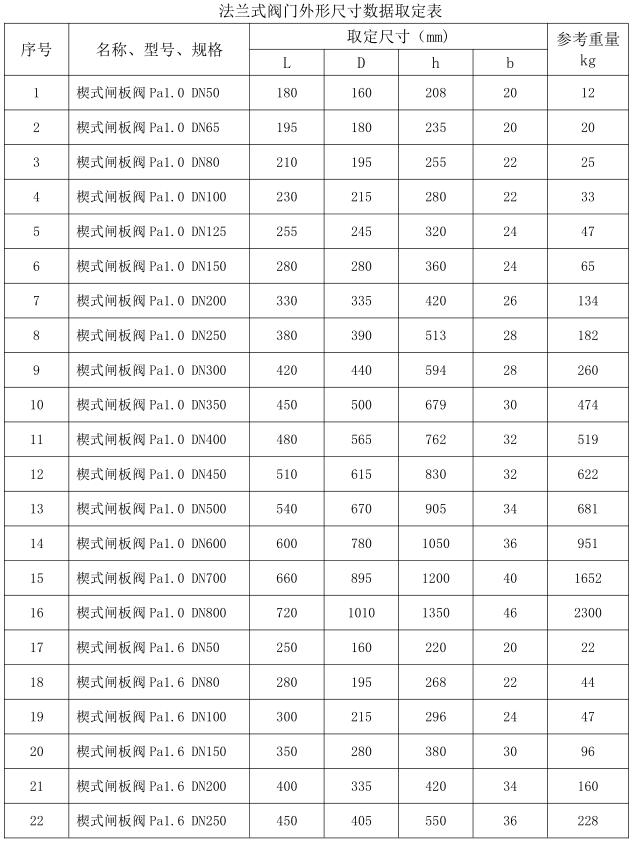

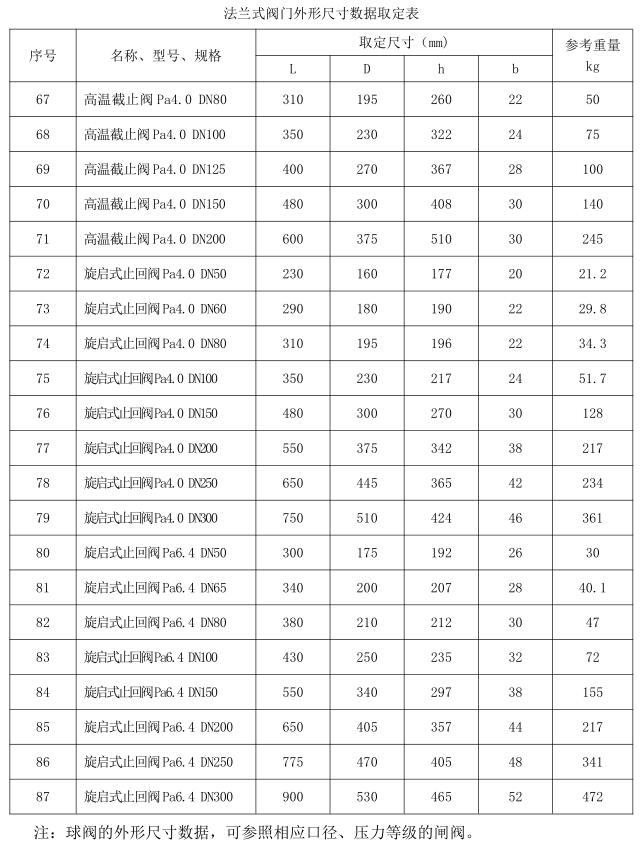

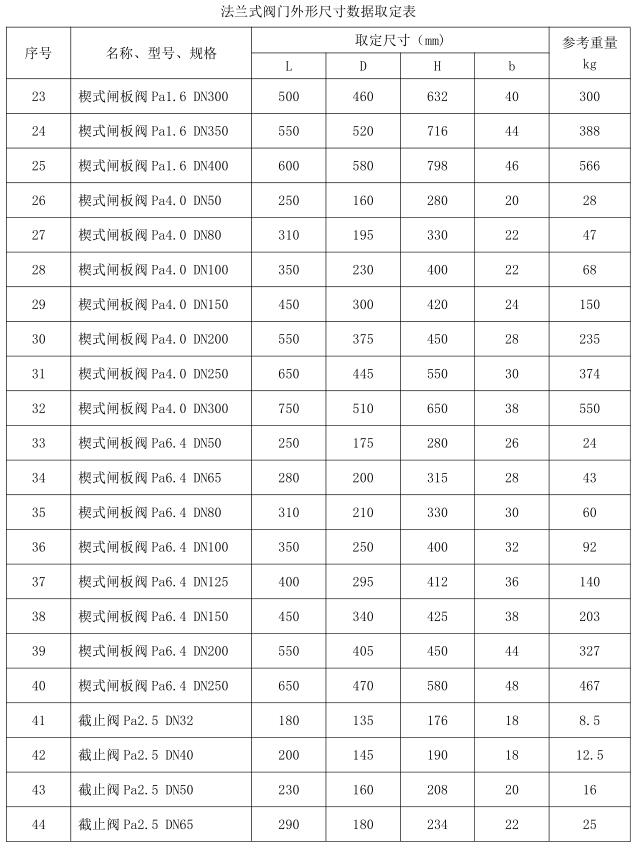

法兰式阀门外形尺寸数据取定表
点击图片可以放大查看数据
点击图片可以放大查看数据

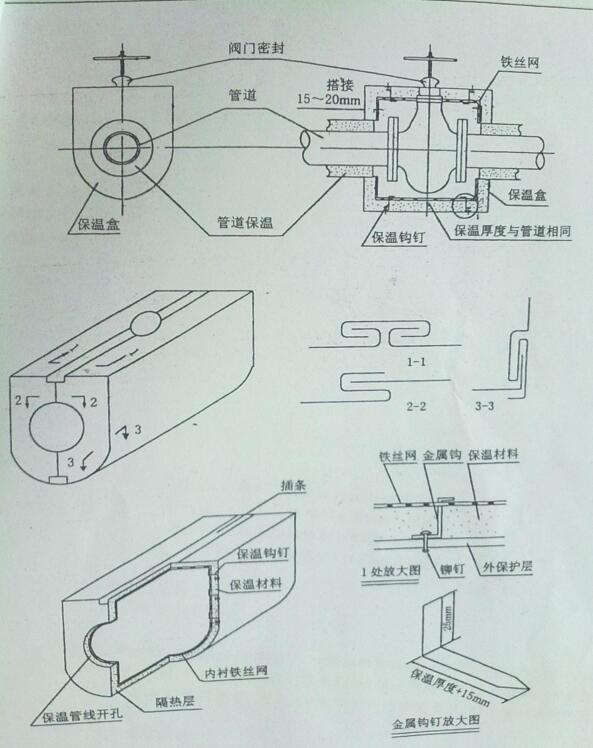

阀门金属隔热盒的结构及安装示意图
