帮忙看下一这悬挑梁的钢筋是属于支座钢筋还是跨中钢筋

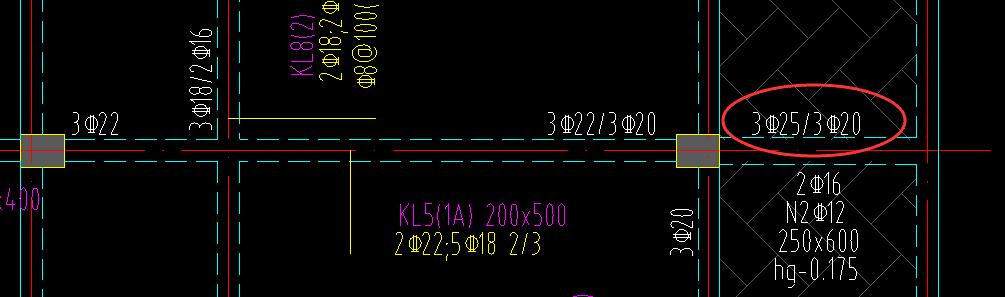

帮忙看下一这悬挑梁的钢筋是属于左支座钢筋还是跨中钢筋啊,在算量软件里到底是按左支座钢筋还是跨中钢筋输入?
已邀请:

琼花星海 - 一花独放不是春,百花齐放春满园。

赞同来自:

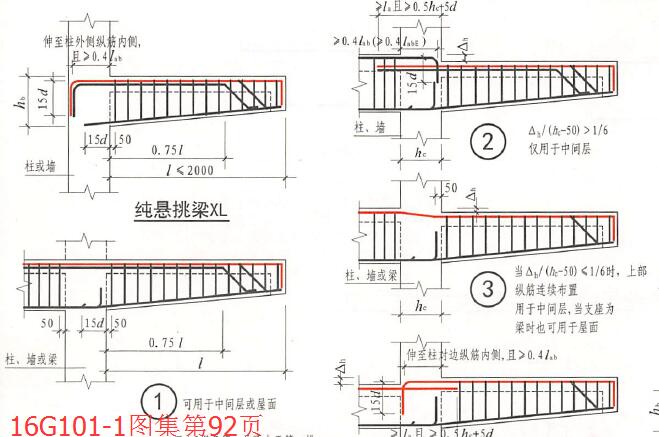

一般情况下,悬挑梁的支座钢筋和跨中钢筋都是贯通的,因为16G101-1钢筋平法图集中有明确规定,悬挑梁支座钢筋延伸到梁端头下弯。在算量软件里,无论你在左支座还是跨中部位输入钢筋都是一样的,只要是悬挑梁,软件会自动把支座钢筋计算到延伸到梁端下弯的。建议在左支座部位输入即可。

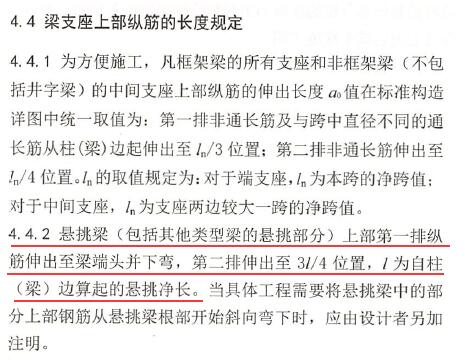

16G101-1平法图集第35页
