绘制墙体的红色线条是什么线?

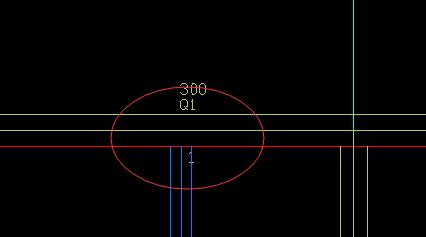

我用的斯维尔三维算量建模,这个图中的墙体的红色线条是什么线?有什么用意吗?
已邀请:

粤B666 - 现在不努力,将来怎么带儿子装逼。

赞同来自:

红色的线条是外墙红线,斯维尔三维算量里面,对于墙体(不管是砌体墙还是砼墙)布置,你设置为外墙的时候,都会有这样的红线标志,以示和内墙的区别。红线的一侧表示是外侧面,如果你画墙后红线在墙体内侧面,可以手动选中墙体,点中蓝色夹点往外拖拽到外侧,对门窗侧壁的工程量会有点影响。没时间的话,不用管这个外墙红线在内侧还是在外侧,影响太小了。
