C.4.4 控制设备及低压电器安装[广东省通用安装工程综合定额2018]
第四册《电气设备安装工程》
二、控制设备安装，除限位开关及水位电气信号装置外，其他均未包括支架制作安装。发生时可执行C.4.13章相应项目。
三、各种可控制开关安装，定额已含接线，除接地端子外，其他接线端子另执行本章相应项目。
四、控制设备安装未包括的工作内容：
1. 二次喷漆及喷字。
2. 电器及设备干燥。
3. 焊（压）接线端子。
4. 端子板外部(二次)接线。
5. 基础槽钢、角钢的制作、安装。
五、屏上辅助设备安装，包括标签框、光字牌、信号灯、附加电阻、连接片等，但不包括屏上开孔工作。
六、设备的补充油按设备考虑。
七、焊（压）接线端子定额只适用于导线或无终端头电缆线芯与开关设备等的连接。6mm2以下接线端子安装按16mm2接线端子安装定额项目乘以系数0.30。
八、电磁开关接线定额也适用于电动阀门接线。
九、非成套型配电箱、插座箱的箱体安装套用C.4.11章中接线箱安装相应项目，箱内电器原件安装另执行C.4.4章相应项目。
十、低压无功补偿电容器屏(柜)安装执行C.4.4章相应项目。
十一、漏电开关安装执行自动空气开关安装相应项目。
十二、普通端子箱、电铃号牌箱安装执行C.4.9章等电位端子箱安装相应项目。
十三、吊风扇安装未包括调速开关安装，另执行C.4.4章相应项目。
十四、明装照明开关安装执行单相明装插座安装项目。
本文发布自造价学社zaojiaxueshe.com。造价学社，是一个专业的工程造价技术交流学习社区。
二、控制开关、自动空气断路器、低压熔断器、限位开关、分流器、电铃、电笛、仪表、电器安装，均按设计图示数量以“个”计算。
三、盘管风机三速开关、请勿打扰灯，钥匙取电器安装，按设计图示数量以“个”计算。
四、控制器、接触器、磁力起启动器、Y-△启动器、电磁铁(电磁制动器)、快速自动开关、油浸频敏变阻器、屏边安装，按设计图示数量以“台”计算。
五、按钮安装，区别按钮种类、安装形式，按设计图示数量以“个”计算。
六、水位电气信号装置安装，区别不同形式按设计图示数量以“套”计算。
七、安全变压器安装，区别安全变压器容量，按设计图示数量以“台”计算。
八、端子箱安装，区别安装条件(户内、户外)，按设计图示数量以“台”计算。
九、风扇安装，区别风扇种类，分别按设计图示数量以“台”、“套”计算。
十、照明开关安装，区别开关安装形式、种类、极数以及单控与双控，按设计图示数量以“个”计算。
十一、声控(红外线感应)延时开关、柜门触动开关、密闭开关安装，按设计图示数量以“个”计算。
十二、插座安装，区别插座安装形式、种类、电源数、额定电流、按设计图示数量以“个”计算。
十三、门铃安装，区别门铃安装形式，按设计图示数量以“个”计算。
十四、红外线浴霸安装，不分光源数，按设计图示数量以“套”计算。
十五、风扇调速开关安装，按设计图示数量以“个”计算。
十六、床头柜多线插座连插头、床头柜集控板安装，区别集控板规格(位)，按设计图示数量以“套”计算。
十七、多联组合开关插座、多线插头连座安装，区别安装形式，按设计图示数量以“套”计算。
十八、有载自动调压器、自动干手装置安装，按设计图示数量以“台”计算。
十九、穿通板制作、安装，区别穿通板种类，按设计图示数量以“块”计算。
二十、接线端子安装，区别接线端子连接形式、截面，按设计图示数量以“个”计算。
二十一、端子板外部接线，按设备盘、箱、柜、台的外部接线图以“个”计算。
二十二、网门、保护网制作安装，按网门或保护网设计图示的框外围尺寸以“㎡”计算。
二十三、配电板安装，按配电板图示外形尺寸以“块”计算。
二十四、流水开关接线、电磁开关接线、自动冲洗感应器接线、风机盘管接线、风扇接线，按设计图示数量分别以“个”、“台”计算。
二十五、盘、箱、柜的外部进出线预留长度按表 4.4.25 的规定计算。

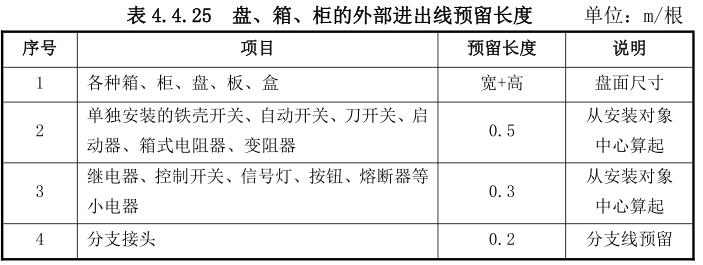

表 4.4.25 盘、箱、柜的外部进出线预留长度 单位：m/根
返回 广东省通用安装工程综合定额（2018）
请加QQ群免费下载上面资料，造价学社官方QQ群：309845331
C.4.4 控制设备及低压电器安装一、本章定额包括控制屏、继电、信号屏、模拟屏、低压开关柜（屏）、弱电控制返回屏、箱式配电室硅整流柜、可控硅柜、低压电容器柜、自动调节励磁、励磁灭磁屏、蓄电池屏（柜）、直流馈电屏、事故照明切换屏、控制台、控制箱、配电箱、插座箱、控制开关、低压熔断器、限位开关、控器、接触器、磁力启动器、Y-△启动器、电磁铁（电磁制动器）、快速自动开关、电阻器、油浸频敏变阻器、分流器、小电器、端子箱、风扇、照明开关、插座、其他电器、屏边安装、穿通板制作、安装、接线端子安装、网门（保护门）制作、安装及二次喷漆、配电板安装、电器接线等内容。
定额说明
二、控制设备安装，除限位开关及水位电气信号装置外，其他均未包括支架制作安装。发生时可执行C.4.13章相应项目。
三、各种可控制开关安装，定额已含接线，除接地端子外，其他接线端子另执行本章相应项目。
四、控制设备安装未包括的工作内容：
1. 二次喷漆及喷字。
2. 电器及设备干燥。
3. 焊（压）接线端子。
4. 端子板外部(二次)接线。
5. 基础槽钢、角钢的制作、安装。
五、屏上辅助设备安装，包括标签框、光字牌、信号灯、附加电阻、连接片等，但不包括屏上开孔工作。
六、设备的补充油按设备考虑。
七、焊（压）接线端子定额只适用于导线或无终端头电缆线芯与开关设备等的连接。6mm2以下接线端子安装按16mm2接线端子安装定额项目乘以系数0.30。
八、电磁开关接线定额也适用于电动阀门接线。
九、非成套型配电箱、插座箱的箱体安装套用C.4.11章中接线箱安装相应项目，箱内电器原件安装另执行C.4.4章相应项目。
十、低压无功补偿电容器屏(柜)安装执行C.4.4章相应项目。
十一、漏电开关安装执行自动空气开关安装相应项目。
十二、普通端子箱、电铃号牌箱安装执行C.4.9章等电位端子箱安装相应项目。
十三、吊风扇安装未包括调速开关安装，另执行C.4.4章相应项目。
十四、明装照明开关安装执行单相明装插座安装项目。
本文发布自造价学社zaojiaxueshe.com。造价学社，是一个专业的工程造价技术交流学习社区。
工程量计算规则一、控制设备、插座箱及低压电器安装，均按设计图示数量以“台”计算。
二、控制开关、自动空气断路器、低压熔断器、限位开关、分流器、电铃、电笛、仪表、电器安装，均按设计图示数量以“个”计算。
三、盘管风机三速开关、请勿打扰灯，钥匙取电器安装，按设计图示数量以“个”计算。
四、控制器、接触器、磁力起启动器、Y-△启动器、电磁铁(电磁制动器)、快速自动开关、油浸频敏变阻器、屏边安装，按设计图示数量以“台”计算。
五、按钮安装，区别按钮种类、安装形式，按设计图示数量以“个”计算。
六、水位电气信号装置安装，区别不同形式按设计图示数量以“套”计算。
七、安全变压器安装，区别安全变压器容量，按设计图示数量以“台”计算。
八、端子箱安装，区别安装条件(户内、户外)，按设计图示数量以“台”计算。
九、风扇安装，区别风扇种类，分别按设计图示数量以“台”、“套”计算。
十、照明开关安装，区别开关安装形式、种类、极数以及单控与双控，按设计图示数量以“个”计算。
十一、声控(红外线感应)延时开关、柜门触动开关、密闭开关安装，按设计图示数量以“个”计算。
十二、插座安装，区别插座安装形式、种类、电源数、额定电流、按设计图示数量以“个”计算。
十三、门铃安装，区别门铃安装形式，按设计图示数量以“个”计算。
十四、红外线浴霸安装，不分光源数，按设计图示数量以“套”计算。
十五、风扇调速开关安装，按设计图示数量以“个”计算。
十六、床头柜多线插座连插头、床头柜集控板安装，区别集控板规格(位)，按设计图示数量以“套”计算。
十七、多联组合开关插座、多线插头连座安装，区别安装形式，按设计图示数量以“套”计算。
十八、有载自动调压器、自动干手装置安装，按设计图示数量以“台”计算。
十九、穿通板制作、安装，区别穿通板种类，按设计图示数量以“块”计算。
二十、接线端子安装，区别接线端子连接形式、截面，按设计图示数量以“个”计算。
二十一、端子板外部接线，按设备盘、箱、柜、台的外部接线图以“个”计算。
二十二、网门、保护网制作安装，按网门或保护网设计图示的框外围尺寸以“㎡”计算。
二十三、配电板安装，按配电板图示外形尺寸以“块”计算。
二十四、流水开关接线、电磁开关接线、自动冲洗感应器接线、风机盘管接线、风扇接线，按设计图示数量分别以“个”、“台”计算。
二十五、盘、箱、柜的外部进出线预留长度按表 4.4.25 的规定计算。
表 4.4.25 盘、箱、柜的外部进出线预留长度 单位：m/根
