第四册《电气设备安装工程》
一、本章内容包括绝缘子安装、穿墙套管安装、软母线安装、矩形母线安装、槽形母线安装、共箱母线安装、低压封闭式插接母线槽安装、重型母线安装、母线绝缘热缩管安装等内容。
二、有关说明
1．定额不包括支架、铁构件的制作与安装，工程实际发生时，执行本定额第十三册《通用项目和措施项目工程》相关定额。
2．组合软母线安装定额不包括两端铁构件制作与安装及支持瓷瓶、矩形母线的安装，工程实际发生时，应执行相关定额。安装的跨距是按照标准跨距综合编制的，如实际安装跨距与定额不符时，执行定额不做调整。
3．软母线安装定额是按照单串绝缘子编制的，如设计为双串绝缘子，其定额人工乘以系数1.14。耐张绝缘子串的安装与调整已包含在软母线安装定额内。
4．软母线引下线、跳线、经终端耐张线夹引下（不经过T型线夹或并沟线夹引下）与设备连接的部分应按照导线截面分别执行定额。软母线跳线安装定额综合考虑了耐张线夹的连接方式，执行定额时不做调整。
5．矩形钢母线安装执行铜母线安装定额。
6．矩形母线伸缩节头和铜过渡板安装定额是按照成品安装编制，定额不包括加工配制及主材费。
7．矩形母线、槽形母线安装定额不包括支持瓷瓶安装和钢构件配置安装，工程实际发生时，执行相关定额。
8．高压共箱母线和低压封闭式插接母线槽安装定额是按照成品安装编制，定额不包括加工配制及主材费；包括接地安装及材料费。
9.低压封闭式插接母线槽配套的弹簧支架按重量套用本册定额第八章“电缆敷设工程”中桥架支撑架安装定额。
造价学社，专业的工程造价交流学习社区。本文发布自造价学社网zaojiaxueshe.com。
一、悬垂绝缘子安装是指垂直或V型安装的提挂导线、跳线、引下线、设备连线或设备所用的绝缘子串安装，根据工艺布置，按照设计图示安装数量以“串”为计量单位。V型串按照两串计算工程量。
二、持绝缘子安装根据工艺布置和安装固定孔数，按照设计图示安装数量以“个”为计量单位。
三、穿墙套管安装不分水平、垂直安装，按照设计图示数量以“个”为计量单位。
四、软母线安装是指直接由耐张绝缘子串悬挂安装，根据母线形式和截面面积或根数，按照设计布置以“跨/三相”为计量单位。
五、软母线引下线是指由T型线夹或并沟线夹从软母线引向设备的连线，其安装根据导线截面面积，按照设计布置以“组/三相”为计量单位。
六、两跨软母线间的跳线、引下线安装，根据工艺布置，按照设计图示安装数量以“组/三相”为计量单位。
七、设备连接线是指两设备间的连线。其安装根据工艺布置和导线截面面积，按照设计图示安装数量以“组/三相”为计量单位。

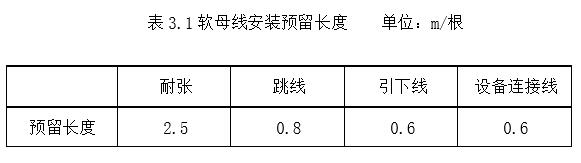

八、软母线安装预留长度按照设计规定计算，设计无规定时按照表3.1规定计算。
表3.1软母线安装预留长度 单位：m/根
九、矩形母线及母线引下线安装，根据母线材质及每相片数、截面面积或直径，按照设计图示安装数量以“m/单相”为计量单位。计算长度时，应考虑母线挠度和连接需要增加的工程量，不计算安装损耗量。母线和固定母线金具应按照安装数量加损耗量另行计算主材费。
十、矩形母线伸缩节安装，根据母线材质和伸缩节安装片数，按照设计图示安装数量以“个”为计量单位；矩形母线过渡板安装，按照设计图示安装数量以“块”为计量单位。
十一、槽形母线安装，根据母线根数与规格，按照设计图示安装数量以“m/单相”为计量单位。计算长度时，应考虑母线挠度和连接需要增加的工程量，不计算安装损耗量。
十二、槽形母线与设备连接，根据连接的设备与接头数量及槽形母线规格，按照设计连接设备数量以“台”为计量单位。
十三、共箱母线安装根据箱体断面及导体截面面积和每相片数规格，按照设计图示安装轴线长度以“m”为计量单位，不计算安装损耗量。
十四、低压（电压等级≤380V）封闭式插接母线槽安装，根据每相电流容量，按照设计图示安装轴线长度以“m”为计量单位；计算长度时，不计算安装损耗量。母线槽及母线槽专用配件按照安装数量计算主材费。分线箱、始端箱安装根据电流容量，按照设计图示安装数量以“台”为计量单位。
十五、重型母线安装，根据母线材质及截面面积或用途，按照设计图示安装成品重量以“t”为计量单位。计算重量时，不计算安装损耗量。母线、固定母线金具、绝缘配件应按照安装数量加损耗量另行计算主材费。
十六、重型母线伸缩节制作与安装，根据重型母线截面面积，按照设计图示安装数量以“个”为计量单位。铜带、伸缩节螺栓、垫板等单独计算主材费。
十七、重型母线导板制作与安装，根据材质与极性，按照设计图示安装数量以“束”为计量单位。铜带、导板等单独计算主材费。
十八、重型铝母线接触面加工是指对铸造件接触面的加工，根据重型铝母线接触面加工断面，按照实际加工数量以“片/单相”为计量单位。

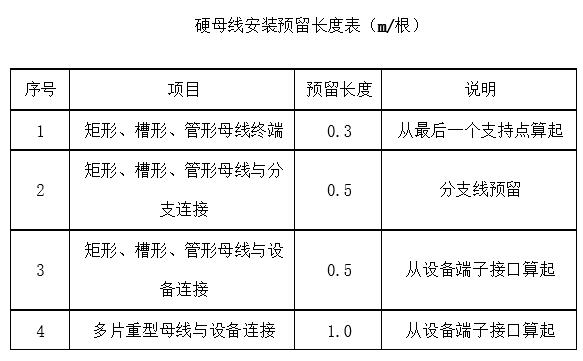

十九、硬母线安装预留长度按照设计规定计算，设计无规定时按照下表规定计算。
硬母线安装预留长度表（m/根）
