第四册《电气设备安装工程》
一、本章内容包括控制、继电、模拟配电屏安装，控制台、控制箱安装、低压成套配电柜、箱安装、端子箱、端子板及端子板外部接线、接线端子、高频开关电源安装、直流屏（柜）安装、金属构件制作与安装，穿墙板制作与安装，金属围网、网门制作安装，控制开关安装、熔断器、限位开关安装、用电控制装置安装、电阻器、变阻器安装、安全变压器、仪表安装、小电器安装、低压电器装置接线内容。
二、有关说明
1.设备安装定额包括屏、柜、台、箱设备本体及其辅助设备安装，即标签框、光字牌、信号灯、附加电阻、连接片等。定额不包括支架制作与安装、二次喷漆及喷字、设备干燥、焊（压）接线端子、端子板外部（二次）接线、基础槽（角）钢制作与安装、设备上开孔。
2.接线端子定额只适用于导线，电力电缆终端头制作安装定额中包括压接线端子，控制电缆终端头制作安装定额中包括终端头制作及接线至端子板，不得重复计算。
3.低压成套配电柜安装定额适用于配电房内低压成套配电柜的安装。
4.嵌入式成套配电箱执行相应悬挂式安装定额，基价乘以系数1.2；插座箱的安装执行相应的“成套配电箱”安装定额，基价乘以系数0.5。
5.端子板外部接线定额仅适用于控制设备中的控制、报警、计量等二次回路接线。
6.金属围网、网门制作与安装定额包括网或门的边柱、立柱制作与安装。
7.低压电器安装定额适用于工业低压用电装置、家用电器的控制装置及电器的安装。
8.已带插头不需要在现场接线的电器，不能套用“低压电器装置接线”定额。
9.吊扇预留吊钩安装执行本章“吊风扇安装”定额，人工乘以系数0.2。
10.控制装置安装定额中，除限位开关及水位电气信号装置安装定额外，其他安装定额均未包括支架制作安装，工程实际发生时，可执行第十三册《通用项目和措施项目工程》相关定额。
造价学社，专业的工程造价交流学习社区。本文发布自造价学社网zaojiaxueshe.com。
一、控制设备安装根据设备性能和规格，按照设计图示安装数量以“台”为计量单位。
二、成套配电箱安装，根据箱体半周长，按照设计安装数量以“台”为计量单位。
三、端子板外部接线根据设备外部接线图，按照设计图示接线数量以“个”为计量单位。
四、高频开关电源、硅整流柜、可控硅柜安装根据设备电流容量，按照设计图示安装数量以“台”为计量单位。
五、基础槽钢、角钢制作与安装，根据设备布置，按照设计图示数量分别以“kg”及“m”为计量单位。
六、金属箱、盒制作按照设计图示安装成品重量以“kg”为计量单位。计算重量时，计算制作螺栓及连接件重量，不计算制作损耗量、焊条重量。
七、穿墙套板制作与安装根据工艺布置和套板材质，按照设计图示安装数量以“块”为计量单位
八、围网、网门制作与安装根据工艺布置，按照设计图示安装成品数量以“m2”为计量单位。计算面积时，围网长度按照中心线计算，围网高度按照实际高度计算，不计算围网底至地面的高度。
九、控制开关安装根据开关形式与功能及电流量，按照设计图示安装数量以“个”为计量单位。
十、熔断器、限位开关安装根据类型，按照设计图示安装数量以“个”为计量单位。
十一、用电控制装置、安全变压器安装根据类型与容量，按照设计图示安装数量以“台”为计量单位。
十二、仪表、分流器安装根据类型与容量，按照设计图示安装数量以“个”或“套”为计量单位。
十三、小电器安装根据类型与规模，按照设计图示安装数量以“台”或“个”或“套”为计量单位。
十四、低压电器装置接线是指电器安装不含接线的电器接线，按照设计图示安装数量以“台”或“个”为计量单位。

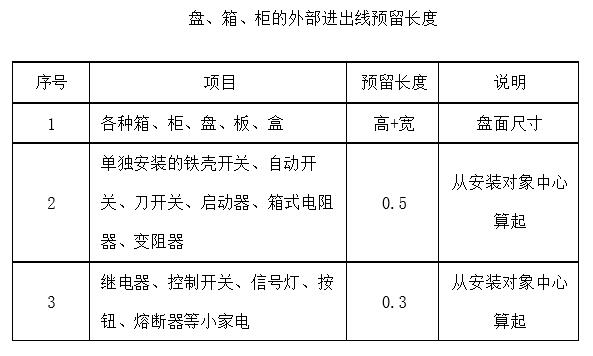

十五、盘、箱、柜的外部进出线预留长度按下表计算：
盘、箱、柜的外部进出线预留长度
