第十章 10kV以下架空线路输电工程_浙江省通用安装工程预算定额2018
《浙江省通用安装工程预算定额》(2018版）电子版在线
第四册《电气设备安装工程》
一、本章定额包括工地运输，土石方工程，底盘、拉盘、卡盘安装及电杆组立，横担安装，拉线制作、安装、导线架设、导线跨越及进户线架设、杆上变配电设备安装等项目。
二、本章定额按平地施工条件考虑，如在其他地形条件下施工时，其人工和机械按下表地形系数予以调整。
地形系数表
三、地形划分的特征：
1．平地：地形比较平坦、地面比较干燥的地带。
2．丘陵：地形有起伏的矮岗、土丘等地带。
3.一般山地：指一般山岭或沟谷地带、高原台地等。
4．泥沼地带：指经常积水的田地或泥水淤积的地带。
四、预算编制中，全线地形分几种类型时，可按各种类型长度所占百分比求出综合系数进行计算。
五、土质分类如下：
1.普通土：指种植土、粘砂土、黄土和盐碱土等，主要利用锹、铲即可挖掘的土质。
2.坚土：指土质坚硬难挖的红土、板状粘土、重块土、高岭土，必须用铁镐、条锄挖松，再用锹、铲挖掘的土质。
3.松砂土：指碎石、卵石和土的混合体，各种不坚实砾岩、页岩、风化岩，节理和裂缝较多的岩石等（不需要爆破方法开采的）需要镐、撬棍、大锤、楔子等工具配合才能挖掘者。
4.岩石：一般指坚硬的粗花岗岩、白云岩、片麻岩、玢岩、石英岩、大理岩、石灰岩、石灰质胶结的密实砂岩的石质，不能用一般挖掘工具进行开挖的，必须采用打眼、爆破或打凿才能开挖者。
5.泥水：指坑的周围经常积水，坑的土质松散，如淤泥和沼泽地等挖掘时因水渗入和侵润而成泥浆，容易坍塌，需要挡土板和适量排水才能施工者。
6.流砂：指坑的土质为砂质或分层砂质，挖掘过程中砂层有上涌现象，容易坍塌，挖掘时需排水和采用挡土板才能施工者。
六、线路一次施工工程量按5基以上电杆考虑，如5根以内者，电杆组立定额人工、机械乘以系数1.3。
七、如果出现钢管杆的组立，按同高度混凝土杆组立的人工、机械乘以系数1.4，材料不调整。
八、导线跨越架设：
1．每个跨越间距均按50m以内考虑，大于50m而小于100m时按两处计算，以此类推。
2．在同跨越档内，有多种（或多次）跨越物时，应根据跨越物种类分别执行定额。
3．跨越定额仅考虑因跨越而多耗的人工、机械台班和材料，在计算架线工程量时，不扣除跨越档的长度。
九、杆上变压器安装不包括变压器调试、抽芯、干燥工作。
本文发布自造价学社网www.zaojiaxueshe.com。造价学社，专业的工程造价交流学习社区。
一、工地运输是指定额内未计价材料从集中材料堆放点或工地仓库运至杆位上的工程运输，分为人力运输和汽车运输，以“t.km”为计量单位。
运输量计算公式如下：
工程运输量＝施工图用量×(1＋损耗率）
预算运输重量＝工程运输量+包装物重量（不需要包装的可不计算包装物重量）
运输重量可按下表的规定进行计算。

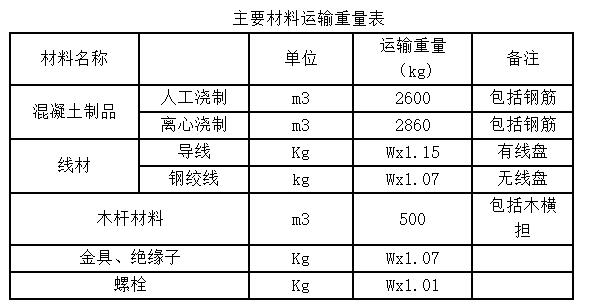

主要材料运输重量表
注：1.W为理论重量。
2．未列人者均按净重计算。
二、无底盘、卡盘的电杆坑，其挖方体积：
V=0.8×0.8×h
式中：h——坑深（m）
三、电杆坑的马道土、石方量按每坑0.2m3计算。
四、施工操作裕度按底拉盘底宽每边增加0.lm。
五、各类土质的放坡系数按下表计算：

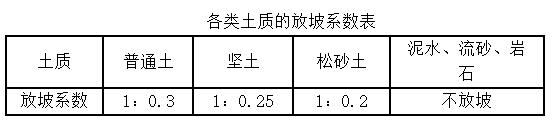

各类土质的放坡系数表
六、土方量计算公式：
V=h×〔ab+(a+a1)×(b+b1)+a1×b1〕/6
式中：V——土（石）方体积（m3)；
H——坑深（m)；
a(b)—坑底宽（m)，a(b)＝底拉盘底宽＋2×每边操作裕度；
a1(b1)—坑口宽（m)，a1(b1)=a(b)+2×h×边坡系数。
七、杆坑土质按一个坑的主要土质而定，如一个坑大部分为普通土，少量为坚土，则该坑应全部按普通土计算。
八、带卡盘的电杆坑，如原计算的尺寸不能满足卡盘安装时，因卡盘超长而增加的土（石）方量另计。
九、底盘、卡盘、拉线盘按设计用量以“块”为计量单位。
十、电杆组立分别按电杆形式和高度按设计数量以“根”为计量单位。
十一、拉线制作安装按施工图设计规定，分别不同形式，以“根”为计量单位。
十二、拉线安装按施工图设计规定，分不同形式和截面，以“根”为计量单位，定额按单根拉线考虑，若安装V形、Y形或双拼型拉线时，按2根计算。拉线长度按设计全根长度计算，设计无规定时可按下表计算。

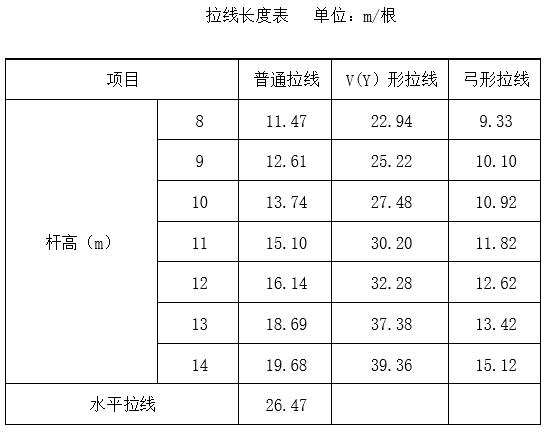

拉线长度表 单位：m/根
十三、导线架设（不分塑包绝缘线或裸露线）分别按导线类型和不同截面以“m/单线”为计量单位。导线预留长度按下表规定计算。
导线预留长度表 单位：m/根
导线长度按线路总长度和预留长度之和计算。计算主材费时应另增加规定的损耗率。
十四、杆上变配电设备安装以“台”或“组”为计量单位，定额内包括杆和钢支架及设备的安装工作，但钢支架主材、连引线、线夹、金具等应按设计规定另行计算，其接地安装和调试应按本册相应定额另行计算。
