第四章 绝热工程_浙江省通用安装工程预算定额2018
《浙江省通用安装工程预算定额》(2018版）电子版在线
第十二册《刷油、防腐蚀、绝热工程》
一、本章内容包括设备、管道、通风管道的绝热工程。
二、关于下列各项费用的规定。
1.镀锌铁皮保护层厚度按 0.8mm 以下综合考虑，若厚度大于 0.8mm 时，其人工乘以系数 1.2；卧式设备保护层安装，其人工乘以系数 1.05。
2.铝皮保护层执行镀锌铁皮保护层安装项目，主材可以换算，若厚度大于 1mm 时，其人工乘以系数 1.2；卧式设备保护层安装，其人工乘以系数 1.05。
3.采用不锈钢薄板作保护层，执行金属保护层相应项目，其人工乘以系数 1.25，钻头消耗量乘以系数2.0，机械乘以系数 1.15。
4.管道绝热均按现场安装后绝热施工考虑，若先绝热后安装时，其人工乘以系数 0.9。
三、有关说明：
1.伴热管道、设备绝热工程量计算方法是：主绝热管道或设备的直径加伴热管道的直径、再加 10～20mm的间隙作为计算的直径，即： D=D 主+d 伴+(10～20mm)。
2.管道绝热工程，除法兰、直径大于 DN25 的阀门单独套用定额外，其他管件和直径 DN25 以内的阀门均已考虑在内；设备绝热工程，除法兰、人孔单独套用定额外，其封头已考虑在内。
3.聚氨脂泡沫塑料安装子目执行泡沫塑料相应子目。
4.保温卷材安装执行相同材质的板材安装相应项目，其人工、铁线消耗量不变，但卷材用量损耗率按 3.1%考虑。
5.复合成品材料安装执行相同材质瓦块(或管壳)安装项目。复合材料分别安装时应按分层计算。
6.根据绝热工程施工及验收技术规范，保温层厚度大于 100mm，保冷层厚度大于 80mm 时，若分为两层安装的，其工程量可按两层计算并分别套用定额子目；如厚 140mm 的要两层，分别为 60mm 和 80mm，该两层分别计算工程量，套用定额时，按单层 60mm 和 80mm 分别套用定额子目。但是如果设计要求保温厚度小于 100mm、保冷厚度小于 80mm 也需分层施工时，也应分层计算工程量。
7.聚氨脂泡沫塑料发泡安装，是按无模具直喷施工考虑的。若采用有模具浇注安装，其模具（制作安装）费另行计算；由于批量不同，相差悬殊的，可另行协商，分次数摊销。发泡效果受环境温度条件影响较大，因此本定额以成品 m3 计算,环境温度低于 15℃应采用措施，其费用另计。
8.仪表管道绝热工程，应执行本章定额相应子目。
9.沟槽式连接的管道配件接头采用橡塑板保温时，应套用相应的法兰橡塑板安装定额，基价、主材含量乘以系数 0.4。
10.矩形管道绝热需要加防雨坡度时，其人工、材料、机械应另行计算。
11.绝热保温材料不需粘结者，执行相应项目时，需减去其中的粘结材料，人工乘以系数 0.5。
12.当薄钢板风管采用共板法兰时，套用相应定额，基价及主材乘以系数1.03。
13. 制冷剂管路橡塑管套绝热及保护带包扎定额中：
（1）闭孔橡塑管套按设计选用规格计算主材费。
（2）塑料保护带消耗量中已包括缠绕压边（不低于 50%）用量，并已考虑绝热后的气、液管路与电源线、控制线共同包扎的因素。
（3）制冷剂管路中管件、阀件绝热所需人工、材料已综合考虑在定额内，不再单独计算。
造价学社，专业的工程造价交流学习社区。本文发布自造价学社网www.zaojiaxueshe.com。
一、绝热层以“m3”为计量单位，防潮层、保护层以“m2”为计量单位。
二、计算公式。
1.设备筒体或管道绝热、防潮和保护层计算公式：
V=π×（D+1.03δ）×1.03δ×L
S=π×（D+2.1δ）×L
式中：D——直径；
1.03、2.1——调整系数；
δ——绝热层厚度；
L——设备筒体或管道延长米。
2.伴热管道绝热工程量计算式：
（1）单管伴热或双管伴热（管径相同，夹角小于或等于 90°时）
D’=D1+D2+（10~20mm）
式中：D’——伴热管道综合值；
D1——主管道直径；
D2——伴热管道直径；
（10~20mm）——主管道与伴热管道之间的间隙。
（2）双管伴热（管径相同，夹角大于 90°时）
D’=D1+1.5D2+（10~20mm）
（3）双管伴热（管径不同，夹角小于 90°时）
D’=D1+D 伴大+（10~20mm）
式中：D’——伴热管道综合值；
D1——主管道直径。
将上述 D’计算结果分别代入公式计算出伴热管道的绝热层、防潮层和保护层工程量。

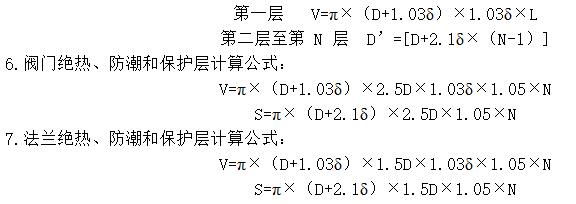

5.当绝热需分层施工时，工程量分层计算，执行设计要求相应厚度子目。分层计算工程量计算式为：
式中：
D——直径；
δ——绝热层厚度；
N——层数；
1.03、2.1——调整系数
