一、主要材料损耗率表

第五册《建筑智能化工程》

一、主要材料损耗率表

返回 广东省通用安装工程综合定额（2018）

C.5.7 智能建筑设备防雷接地工程

定额说明

工程量计算规则

第五册《建筑智能化工程》

C.5.7 智能建筑设备防雷接地工程

定额说明

一、本章定额内容包括：电涌保护器安装、调试，信号电涌保护器安装、调试，智能检测系统避雷安装、调试，等电位连接等。
二、本章定额适用范围：根据建筑智能化系统深化设计的需要，需要对建筑电气防雷、接地装置进行改造、完善的智能建筑设备防雷接地工程。
三、本章定额相关规定：
1. 建筑防雷、接地定额执行第四册《电气设备安装工程》中相应项目，根据建筑智能化系统深化设计的需要，需要对建筑电气防雷、接地装置进行改造、完善的项目执行本章定额。
2. 有关电涌保护器布放电源线缆，按第四册《电气设备安装工程》相关定额计列。
3. 本章防雷、接地装置按成套供应考虑。
四、本章定额有关说明：
1. “电涌保护器安装、调试”定额子目同时适用于模块式电涌保护器和并联箱式电涌保护器等。
2. 已经由配电系统配套且满足智能化系统防护要求的电涌保护器，或经检测满足智能化系统需求的建筑电气防雷、接地装置，均不得重复套用本章定额。
3. 本章定额所涉及的术语详见《建筑物电子信息系统防雷技术规范》(GB50343-2012)。
本文发布自造价学社zaojiaxueshe.com。造价学社，专业的工程造价技术交流学习社区。

工程量计算规则

一、配电箱电涌保护器安装、调试按设计图示数量以“台”计算。
二、信号电涌保护器安装、调试按设计图示数量以“台”计算。
三、智能检测型电涌保护器安装、调试按设计图示数量以“台”计算。
四、智能监测 SPD 系统配套设施安装、调试按设计图示数量以“台”、“套”计算。
五、等电位连接中：接地汇流排按设计图示数量以“块”计算；室内等电位环按设计图示尺寸以“m”计算；接地网格按设计图示尺寸以“㎡”计算；接地跨接线按设计图示数量以“处”计算。

返回 广东省通用安装工程综合定额（2018） 收起阅读 »

C.5.6 安全防范系统工程

定额说明

工程量计算规则

第五册《建筑智能化工程》

C.5.6 安全防范系统工程

定额说明

一、本章定额内容包括：入侵探测设备，入侵报警控制器，入侵报警中心显示设备，入侵报警信号传输设备，出入口目标识别设备，出入口控制设备，出入口执行机构设备，监控摄像设备，视频控制设备，音频、视频及脉冲分配器，视频补偿器，视频传输设备，录像设备，显示设备，安全检查设备，停车场管理设备，安全防范分系统调试，安全防范全系统调试，安全防范系统工程试运行，电子警察系统设备安装，道路交通系统互联调试与运行，环境检测设备安装、调试等。
二、本章定额适用范围：安全防范监控系统工程，包括入侵探测、出入口控制、巡更、电视监控、安全检查、停车场管理、电子警察设备、交通安全设施等设备安装工程。
三、本章定额不包括的内容：
1. 本章定额未设置线缆布放定额子目，线缆布放执行本册定额其他章节或第四册《电气设备安装工程》相应项目。
2. 本系统涉及到的有关场地电气安装工程部分（包括供电电源、接地装置等）参照第四册《电气设备安装工程》或本册定额 C.5.7 章有关子目。
3. 本系统涉及到的存储设备安装调试可执行本册 C.5.1 章相应定额子目。
4. 设备间跳线执行本册 C.5.2 章相应定额子目。
四、本章定额相关规定
1. 本章定额按设备成套购置安装，在安装时，如需要配套材料，根据设计按实计列。
2. 环形检测线圈敷设定额适用于水泥混凝土、沥青混凝土路面。
3. 电子警察系统调试指各组成部分的协同调试，单体调试已包含在各子目中。电子警察系统调试是以系统或台(套)为单位，每个系统至少包括每条车道对应的一台摄影仪和配套部分；由多条车道构成站，由多个站形成系统；根据系统设计规模执行相应定额子目，不得重复计算。
4. 本章定额不含安防检测部门的检测费。
五、本章定额有关说明：
1. 在套用“入侵报警控制器”定额子目时，超过 128 路的总线制报警控制器每增加 1路，增加人工费 0.50%。
2. 监控摄像设备的防护罩支架按相应摄像机附件由厂家随货配套考虑，若支架为非标产品（例如室外防台风），则按实际设计材料数量和制作工艺另计价格。
3. 在套用“安全防范系统全系统调试”定额子目时，按设计集成要求，以需要进行联合调试的分系统的合计点数进行计算。若分系统不需要进行联合调试的，不得计算全系统调试。
本文发布自造价学社zaojiaxueshe.com。造价学社，专业的工程造价技术交流学习社区。

工程量计算规则

一、入侵探测器设备、入侵报警控制器、入侵报警中心显示设备、入侵报警信号传输设备，按设计图示数量以“套”计算。
二、报警信号接收机，按设计图示数量以“系统”计算。
三、出入口目标识别设备、出入口控制设备、出入口执行机构设备，按设计图示数量以“台”计算。
四、监控摄像设备（摄像机、镜头等），按设计图示数量以“台”计算。
五、监控摄像配套设备（云台、防护罩、支架等），按设计图示数量以“台”、“套”计算。
六、视频控制设备（视频切换、画面分割（合成）设备等）、音频/视频及脉冲分配器、视频补偿器、视频传输设备、录像设备等，按设计图示数量以“台”计算。
七、显示设备中的监视器、主控键盘、电子白板、投影仪及配套投影幕、拼接控制器（箱）等，按设计图示数量以“台”计算；显示设备中的监控模拟盘、液晶显示屏、LED显示屏等，按设计图示尺寸以“㎡”计算
八、安全检查设备，按设计图示数量以“台”、“套”计算；配套数据管理系统，按设计图示数量以“系统”计算。
九、停车场管理设备，按设计图示数量以“台”、“套”计算。
十、安全防范分系统调试、全系统调试及系统工程试运行工程量按设计内容（或集成要求）以“系统”、“台”计算。
十一、电子警察系统设备安装：环形检测线圈、配套线缆敷设等，按设计图示尺寸以“m”计算；其他设备按设计图示数量以“台”、“套”计算。
十二、道路交通系统互联调试与试运行、环境检测设备安装调试，按设计图示数量以“台”、“套”计算。

返回 广东省通用安装工程综合定额（2018） 收起阅读 »

C.5.5 音频、视频系统工程

定额说明

工程量计算规则

第五册《建筑智能化工程》

C.5.5 音频、视频系统工程

定额说明

一、本章定额内容包括：扩声系统设备安装、调试、试运行，背景音乐系统设备安装、调试、试运行，视频系统设备安装、调试、试运行等。
二、本章定额适用范围：各种公共建筑设施扩声系统工程、公共广播系统工程以及视频系统工程。包括各种公共建筑设施中的报告厅、法庭、会议室、教室、多功能厅、音乐厅、剧场、体育场馆的扩声系统、多媒体系统、集中控制系统工程以及民航机场、火车站、宾馆、会展中心、城市广场、居民小区、公园中的服务性广播（背景音乐、寻呼广播）、业务性广播（生产调度指挥）系统等工程。
三、本章定额不包括的内容：
1. 本章不包括设备固定架、支架的制作、安装。
2. 与本系统有关的布线项目执行本册其他章节及第四册《电气设备安装工程》相应项目。
3. 本系统的管道、线槽（桥架）、支架等项目执行第四册《电气设备安装工程》相应项目。
四、本章定额相关规定：
1. 调音台种类表示程式：
[attach]428[/attach
“1”调音台输入路数；“2”立体声输入路数；“3”编组输入路数；“4”主输出路数。
2. 本章定额中所涉及的设备均按成套购置考虑。
五、本章定额有关说明：
1. 在套用扩声系统调试、试运行定额子目时，如果扩声系统中使用 SIS(TM)空间成像
三声道输出调音台，定额子目人工费乘以系数 1.30。
2. 会议电视设备联网系统系统实验定额子目中的“一级级联”、“二级级联”详见设计要求或参照《会议电视系统工程设计规范》（YD/T5032-2005）执行。
3. 背景音乐系统应备功能调试、分区电声性能指标调试定额子目中“一、二、三级系统”详见设计要求或参照《公共广播系统工程技术规范》（GB50526-2010）执行。

工程量计算规则

一、调音台、周边设备、功率放大器、音箱及扬声器、机柜、电源盒、会议电话/电视设备等，按设计图示数量以“台”计算。
二、信号源设备，按设计图示数量以“只”计算。
三、卡座、CD 机、VCD/DVD 机、DJ 搓盘机、MP3 播放机等，按设计图示数量以“台”计算。
四、耳机，按设计图示数量以“副”计算。
五、扩声设备分系统调试、系统试运行，按设计图示数量以“系统”、“台”、“只”计算。
六、扩声系统调试的设备使用功能数、视频系统设备调试的设备信号通道数按设计要求计算工程量。
七、背景音乐（公共广播）系统设备安装、分系统调试，按设计图示数量以“台”计算。
八、背景音乐（公共广播）系统调试、系统试运行，按设计图示数量以“系统”计算。
九、视频系统设备（信号采集、信号处理、显示、录编等设备），按设计图示数量以“台”、“套”计算。
十、视频系统调试、试运行，按设计图示数量以“系统”计算。

返回 广东省通用安装工程综合定额（2018） 收起阅读 »

C.5.4 有线电视、卫星接收系统工程

定额说明

工程量计算规则

第五册《建筑智能化工程》

C.5.4 有线电视、卫星接收系统工程

定额说明

一、本章定额内容包括：共用天线，卫星电视天线、馈线系统，前端机柜，电视墙，射频同轴电缆，同轴电缆接头，前端射频设备，卫星地面站接收设备，光端设备安装、调试，有线电视系统管理设备，播控设备安装、调试，干线设备，分配网络，终端调试等。
二、本章定额适用范围：有线广播电视、卫星电视系统设备的安装调试工程。
三、本章定额不包括的内容：
1. 本系统所未涉及的天线安装、调试参照第十一册《通信设备及线路工程》中有关定额计算。
2. 本系统所涉及的监控设备参照 C.5.6 章有关定额计算。
3. 视频线缆接头制作、用户终端安装及其他辅助工程参照 C.5.2 章有关定额计算。
4. 本系统所涉及的计算机网络系统执行 C.5.1 章。
四、本章定额相关规定
所有设备按成套设备购置考虑，在安装时如再需额外材料按实际计列。
五、本章定额有关说明：
本章天线在楼顶上吊装是按照楼顶距地面 20m 以下考虑的，楼顶距地面高度超过 20m的吊装工程，按高层建筑增加费计取。

工程量计算规则

一、共用天线、卫星电视天线、馈线系统，按设计图示数量以“副”计算。
二、前端机柜，按设计图示数量以“个”计算。
三、电视墙，按设计图示数量以“套”计算。
四、敷设射频同轴电缆，按设计图示尺寸以“m”计算；同轴电缆接头，按设计图示数量以“个”计算。
五、前端射频设备，按设计图示数量以“套”计算。
六、卫星电视接收设备、光端设备、有线电视系统管理设备、播控设备，按设计图示数量以“台”计算。
七、干线传输设备、分配网络设备，按设计图示数量以“个”计算。
八、终端调试，按设计图示数量以“台”、“户”、“个”计算。

返回 广东省通用安装工程综合定额（2018） 收起阅读 »

C.5.3 建筑设备自动化系统工程

定额说明

工程量计算规则

第五册《建筑智能化工程》

C.5.3 建筑设备自动化系统工程

定额说明

一、本章定额内容包括：中央管理系统，通信网络控制设备，控制器，第三方通信设备接口，传感器，电动调节阀执行机构，建筑设备自动化系统调试，建筑设备自动化系统试运行，多表远传系统设备安装，集中控制系统设备安装，住宅小区智能化系统设备安装工程等。
二、本章定额适用范围：建筑设备自动化系统工程，其中包括能耗检测系统、建筑设备监控系统、集中控制系统设备、多表远传系统和楼宇自控系统等。
三、本章定额不包括的内容：设备的支架、支座制作，发生时执行第四册《电气设备安装工程》相应项目。
四、本章定额相关规定
本系统中用到的服务器、网络设备、工作站等参照本册 C.5.1 章相应定额子目；跳线制作安装、线缆接头制作安装、箱体安装等参照本册 C.5.2 章相应定额子目。有关线缆布放执行本册 C.5.2 章及第四册《电气设备安装工程》相应项目。
五、本章定额有关说明
凡阀体本身带有电动执行机构的电动阀门，其安装均不得再套用电动执行机构安装定额子目。
本文发布自造价学社zaojiaxueshe.com。造价学社，专业的工程造价技术交流学习社区。

工程量计算规则

一、中央管理系统、通讯网络控制设备、控制器、远端模块等，按设计图示数量以“台”、“套”计算。
二、控制箱接线、第三方设备通讯接口等，区分不同点数按设计图示数量以“个”计算。
三、各类温度传感器、湿度传感器、压力传感器、电量变送器和其它传感器及变送器等，按设计图示数量以“支”、“个”计算；各类流量计，按设计图示数量以“台”计算。
四、阀门及电动执行机构安装调试，按设计图示数量以“个”计算。
五、分系统调试、系统调试、系统试运行，区分不同点数按设计图示数量以“系统”计算。

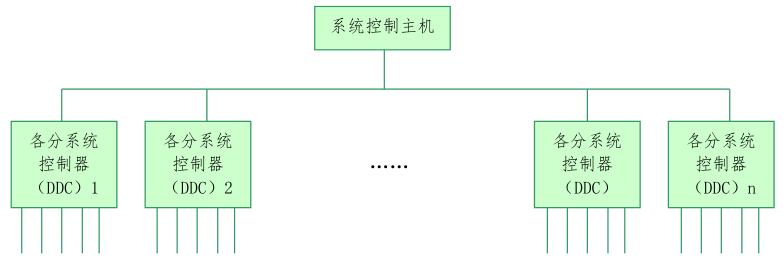

1. 系统设计结构型式如下图示意的建筑设备自动化系统工程，分系统调试与全系统调试可同时计算。

2. 系统设计结构型式如下图示意的建筑设备自动化系统工程，只能计算全系统调试。

六、多表远传系统中：基表及控制设备、抄表采集系统设备等，按设计图示数量以“个”计算；中心管理系统设备等，按设计图示数量以“台”、“系统”计算。
七、触摸屏、按键面板等，按设计图示数量以“台”计算。
八、家居智能化控制系统设备安装调试，按设计图示数量以“台”、“系统”计算。

返回 广东省通用安装工程综合定额（2018） 收起阅读 »

C.5.2 综合布线系统工程

定额说明

工程量计算规则

第五册《建筑智能化工程》

C.5.2 综合布线系统工程

定额说明

一、本章定额内容包括：机柜、机架，抗震底座，分线接线箱（盒），电视电话插座，双绞线缆，大对数电缆，光缆，光纤束、光缆外护套，跳线，配线架，跳线架，信息插座，光纤连接，光纤盒、光缆终端盒，布放尾纤，线管理器，跳块，双绞线缆测试，光纤测试，架设漏泄同轴电缆等。
二、本章定额适用范围：
1. 本章定额适用于双绞线缆、大对数电缆及光纤综合布线系统工程的安装调试。本章定额中双绞线缆是按超五类非屏蔽布线系统工程编制的，高于超五类或采用屏蔽系统的综合布线系统的定额子目应按本章规定调整后执行。
2. 本章定额与第十一册《通信设备及线路工程》的适用范围原则上区分如下：第十一册《通信设备及线路工程》主要适用于通信设备间以前的通信运营商端，本章定额主要适用于通信设备间以后的用户端（含小区内室外线路）。
三、本章定额不包括的内容：
1. 室外光缆穿管敷设定额中未包括子管敷设的工作内容，发生时执行本定额第十一册《通信设备及线路工程》相应定额子目。
2. 室外安装的成套电话组线箱、电话中途箱、架空引入装置的基座，如有发生时另行计算。
四、本章定额相关规定
1. 本章综合布线系统的调试、试运行执行本册 C.5.1 章系统联调、试运行相应定额子目。只有末端线路、不含前端设备的简易综合布线工程，只能计取链路测试费用，不得计取系统调试、试运行费用。
2. 室内敷设光缆大于 72 芯、室外敷设光缆大于 96 芯时，按照等数量的进档差值进行定额换算。
3. 除双绞线缆、大对数电缆、光纤外，本系统使用的其他线缆执行第四册《电气设备安装工程》相应项目。
五、本章定额有关说明
1. 本章所涉及双绞线缆的敷设、链路测试及跳线制作、跳线架安装、配线架安装、跳块打接是按超五类非屏蔽布线系统编制的，高于超五类的布线工程中的线路敷设定额子目人工费乘以系数 1.10，屏蔽系统中的线路敷设、跳线制作、跳线架安装、配线架安装、跳块打接定额子目人工费乘以系数 1.20。
2. 在已建天棚内敷设线缆、管槽时，定额子目人工费乘以系数 1.25。
本文发布自造价学社zaojiaxueshe.com。造价学社，专业的工程造价技术交流学习社区。

工程量计算规则

一、机柜、机架、分线接线箱，按设计图示数量以“台”计算。
二、抗震底座、各类信息插座、光缆终端盒和跳块打接等，按设计图示数量以“个”计算。
三、双绞线缆、大对数电缆、光缆、同轴电缆敷设、光纤束、光缆外护套等，按设计图示尺寸以“m”计算。
电缆敷设按单根延长米计算，如一个架上敷设 3 根各长 100m 的电缆，应按 300m 计算，以此类推。电缆附加及预留的长度是电缆敷设长度的组成部分，应计入电缆长度工程量之内。
双绞线缆、光缆按设计图示尺寸以单根长度计算（含预留长度）。除设计(或业主)有特殊要求和规范有明确规定外，双绞线缆、光缆预留长度参照如下：
1. 双绞线缆预留长度：在工作区宜为 0.2m，电信间宜为 0.5～2m，设备间(进线间)宜为 3～5m。
2. 双绞线进入机柜预留长度按宽+高计算，工作区预留长度按 0.2m 计算。
3. 光缆在配线柜处预留长度应为 3～5m，楼层配线箱处光纤预留长度应为 1～1.5m，配线箱终接时预留长度不应小于 0.5m。
4. 有特殊要求的按设计(或业主)要求预留长度。
5. 有预留长度上下限值的：编制施工图预算和招标控制价时，按上限值计算；编制工程结算时按实际发生值计算。
(注：工作区、电信间、设备间、进线间定义详见《综合布线系统工程设计规范》GB50311-2016 及《综合布线系统工程验收规范》GB/T50312-2016)
四、制作跳线，按设计图示数量以“条”计算；各类插头或接头，按设计图示数量以“个”计算。
跳线制作定额子目中线缆以“条”计算，其长度应按实际测量值计算。
五、跳线架、配线架安装，按设计图示数量以“个”、“架”计算。
六、光纤连接、光纤测试，按设计图示数量以“芯”（磨制法以“端口”）计算；光缆接续、光缆成端接头区分不同芯数按设计图示数量以“个”计算。
七、双绞线缆线缆测试：4 对双绞线缆测试，按设计图示数量以“链路”、“信息点”计算；大对数电缆测试，按设计图示数量以“对”计算。
八、光缆测试，按设计图示数量以“链路”、“芯”计算。
九、布放尾纤，按设计图示数量以“根”计算。
十、线管理器，按设计图示数量以“个”计算。

返回 广东省通用安装工程综合定额（2018） 收起阅读 »

C.5.1 计算机应用、网络系统工程

定额说明

工程量计算规则

第五册《建筑智能化工程》

C.5.1 计算机应用、网络系统工程

定额说明

一、本章定额内容包括：输入设备，输出设备，控制设备，存储设备，插箱、机柜，互联电缆，接口卡，集线器，路由器，收发器，防火墙，交换机，网络服务器，计算机应用、网络系统系统联调，计算机应用、网络系统试运行，软件等。
二、本章定额适用范围：
本章适用于楼宇、小区智能化系统中计算机应用、网络系统设备的安装、调试工程。
三、本章定额不包括的内容：
1. 计算机台架、插箱、机柜、网络终端设备、输入设备、输出设备、专用外部设备及存储设备的安装、调试不包括以下工作内容：
(1) 设备本身的功能性故障排除；
(2) 缺件、配件的制作；
(3) 在特殊环境条件下的设备加固、防护和电缆屏蔽；
(4) 操作系统的开发；病毒的清除，版本升级与外系统的检验或统调。
(5) 场外线路的架设和挖沟直埋铺设工程。
2. 计算机及网络系统联调不包括以下工作内容：
(1) 系统中设备本身的功能性故障排除；
(2) 与计算机系统以外的外系统联试、检验或统调。
3. 计算机软件安装、调试不包括以下工作内容：
(1) 排除由于软件本身缺陷造成的故障；
(2) 排除软件不配套或不兼容造成的运转失灵，排除硬件系统的故障引起的失灵、操作系统发生故障中断、诊断程序运行失控等故障；
(3) 在特殊环境条件下的软件安装、防护；
(4) 与计算机系统以外的外系统联试、检验或统调。
四、本章定额相关规定：
1. 本章有关线缆敷设定额执行本册 C.5.2 章及第四册《电气设备安装工程》相应项目。
2. 属于配电系统的电涌保护器、建筑物防雷及接地系统工程部分执行第四册《电气设备安装工程》相应项目；由于智能化系统深化设计的需要，需要对建筑电气防雷、接地装置进行改造、完善的，执行本册 C.5.7 章相应项目。
3. 本章定额不包括支架、基座制作的安装，发生时执行第四册《电气设备安装工程》相应项目。
4. 计算机应用、网络系统试运行是按连续无故障运行 120h 考虑的(详见《智能建筑工程质量验收规范》(GB50339-2013)第 3.1.3 款的要求：系统试运行应连续进行 120h。试运行中出现系统故障时，应重新开始计时，直至连续运行满 120h)，超出时，费用应按以下原则调整计算：
试运行超过 120h，每增加 8h，则定额人工费、机具费分别按增加 3.00%计列。
五、本章定额有关说明：
1. 在套用防火墙定额子目时：
(1)未有准确功能描述的防火墙，可套用“企业级(小型、大型)、ICP/ISP”子目；已有准确功能描述的防火墙，可套用“包过滤防火墙、状态/动态防火墙、应用程序防火墙、NAT 防火墙”子目；但两者不得重复套用。
(2)“个人防火墙”应按实际发生数量计取。
2. 本系统使用的标准机柜执行 C.5.2.1 章相应定额子目。
本文发布自造价学社zaojiaxueshe.com。造价学社，专业的工程造价技术交流学习社区。

工程量计算规则

一、台架、插箱、机柜、网络终端设备、输入设备、输出设备、专用外部设备、存储设备安装及软件安装，按设计图示数量以“台”、“套”计算。
二、互联电缆制作、安装，按设计图示数量以“条”计算。互联电缆制作定额子目中线缆是以“条”为单位编制的，其长度应按实际测量值计算。
三、计算机及网络系统联调及试运行，按设计图示数量以“系统”计算。
四、软件，按设计图示数量以“套”计算。

返回 广东省通用安装工程综合定额（2018） 收起阅读 »

册说明

第五册《建筑智能化工程》

册说明

一、《广东省通用安装工程综合定额（2018）》第五册《建筑智能化工程》(以下简称本册定额)内容包括：计算机应用、网络系统工程，综合布线系统工程，建筑设备自动化系统工程，有线电视、卫星接收系统工程，音频、视频系统工程，安全防范系统工程，智能建筑设备防雷接地工程等。
二、本册定额适用范围：智能大厦、智能小区的新建和扩(改)建项目中的计算机应用、网络系统工程，综合布线系统，建筑设备自动化系统，有线电视、卫星接收系统，音频、视频系统，安全防范系统，智能建筑设备防雷接地等系统设备安装调试工程。
三、本册定额编制的主要依据
1. 《综合布线系统工程验收规范》GB/T 50312-2016；
2. 《全国统一通用安装工程消耗量标准》TY 02-31-2015；
3. 《建设工程施工机械台班费用编制规则》（增值税版）；
4. 《建设工程施工仪器仪表台班费用编制规则》（增值税版）；
5. 《智能建筑设计标准》GB 50314-2015；
6. 《建设工程量清单计价规范》GB 50500-2013；
7. 《通用安装工程工程量计算规范》GB 50856-2013；
8. 《智能建筑工程质量验收规范》GB 50339-2013；
9. 《建设工程分类标准》GB 50359-2012；
10. 《会议电视会场系统工程施工及验收规范》GB 50793-2012；
11. 《卫星广播电视地球站工程设计规范》GY/T 5041-2012；
12. 《建筑物电子信息系统防雷技术规范》GB 50343-2012；
13. 《数字集群通信工程技术规范》GB/T 50760-2012；
14. 《民用闭路监视电视系统工程技术规范》GB 50198-2011；
15. 工业和信息部《电子建设工程预算定额》HYD 41-2015；
16. 《广东省安装工程综合定额》（2010 年）；
17. 《广东省市政工程综合定额》（2010 年）；
18. 《固定智能网工程设计规范》YD/T 5036-2005；
19. 《卫星通信地球站工程设计规定》YD 5050-2005；
20. 《安全防范工程技术规范》GB 50348-2004；
21. 《城市住宅和办公室通信设施验收规范》YD 5048-97；
22. 《有线电视系统工程技术规范》GB 50200-94；
23. 《厅堂扩声系统声学特征指标》GYJ 25-86。
四、本册定额除各章另有说明外，均包括的工作内容：
各类输入、输出、控制、存储、显示设备等：开箱检查、搬运就位、定位安装、互联、设备清理或清洗、接通电源、接口正确性检查、单机自检检测调试（如需进行参数设置或自带软件，应进行参数设置或软件功能测试）、接地、场地清理等。
各类系统调试：接口正确性检查测试、子网调整、IP 调整、域名设置、服务设置、端口设置、指标测试、硬件系统的验证测试、完成自检测试报告等。
各类系统试运行：按规范要求，测试各项技术指标的稳定性、可靠性，排除试运行过程中发生的或潜在的故障或隐患，提供文档资料等。
软件：技术准备、软件安装、软件功能检测、调试、完成自检测试报告等。
各类操作台、插箱、机柜、机架、外设扩展柜等设备：开箱检查、搬运就位、定位安装、接线、接口检查、互联、接地、单体调试、场地清理等。
配线架、跳线架：本体安装、卡接双绞线缆（光缆），编扎固定双绞缆线（光缆）、卡线、做屏蔽、核对线序、做标记等。
各类路由器、收发器、防火墙、交换机、服务器等设备：开箱检查、搬运就位、定位安装、互联、接口检查、加电调试，安全策略设置、功能调试、单机测试、场地清理等。分线接线箱(盒)：定位划线、开孔、组线箱安装、接地、连接处密封、做标记等。
双绞线缆、大对数电缆、光纤链路测试：清理线缆（光缆）、按施工及验收规范的要求测试、记录、整理资料、完成测试报告等。
双绞线缆、大对数电缆、光缆及其他线路敷设：开箱检验、线缆（光缆）检查、清理管槽或敷设路径、穿放引线、量裁线缆、抽测电缆、穿放线缆、线缆绑扎固定、编号、作标记、临时封头或封堵出口等，以及对应不同敷设方式应包含的其他工作内容。
光纤连接、光缆接续等：端面处理、纤芯连接、测试、包封护套、盘绕固定预留光纤、复测衰减、安装接头盒及托架、标识等。
电视、电话、信息等插座：固定线缆、校对线序、卡线、接线（绑扎固定光纤）、安装固定面板及插座、做标记等。
DDC 现场控制器：设备开箱检验、现场就位、固定安装、连接接线、软件功能检测、单体调试。
各类传感器、变送器等：开箱检查、搬运就位、开孔、安装、接线、调整、单体测试。
共用天线：检查天线杆基础及预埋件、安装电视设备箱、安装天线底座及立天线杆、天线安装、固定、接地、清理现场等。
卫星电视天线、馈线系统：天线和天线架的搬运、安装及吊装，天线安装就位，调正方位和俯仰角，调试输出电平，整理测试记录，检查、紧固天线各部件，补漆，吊装设备的安装、拆除、清理施工现场。
卫星地面站接收设备：搬运、开箱、通电检查、清点设备、单机调试、安装固定、接线、通电调试记录、标记、扎线、清理施工现场。
各类前端机柜、射频、光端设备：开箱检查、搬运就位、制作接头、对线标记、扎线、调试各种参数、整理调测记录，填写调测报告、清理施工现场等。
各类入侵探测、报警控制器、报警信号传输设备：开箱检查、设备组装、检查基础、定位安装、接线、本体测试。
各类出入口目标识别、控制、执行机构设备：开箱检查、定位安装、接线、调整、本体测试。
各类监控摄像、视频控制、安全检查设备：开箱检验、设备组装、检查基础、安装、找正调整、接线、接地、本体测试。
四、本册定额不包括的内容：
本册定额未包括下列内容，如有发生应执行其他相应标准或定额：
1. 电气设备、电气器件、电源线、控制电缆敷设、电缆托架支架制作、电线槽安装、桥架安装、电线管敷设、电缆保护管敷设、接线箱（盒）、防雷与接地系统，执行第四册《电气设备安装工程》相应项目。
2. 电缆沟工程执行《广东省市政工程综合定额（2018）》相应项目。
3. 本定额设备安装未包括基础浇筑及二次灌浆，基础浇筑执行《广东省房屋建筑与装饰工程综合定额（2018）》相应项目，二次灌浆执行第一册《机械设备安装工程》相应项目。
4. 凿槽、打洞（孔）、楼板、墙壁穿孔洞，执行第四册《电气设备安装工程》相应项目。
5. 天线基础、开挖路面、土石方工程执行《广东省市政工程综合定额（2018）》相应项目。
6. 多孔管道、专业通信系统工程应执行第十一册《通信设备及线路工程》相应项目
7. 设备基座、管线支架等项目的除锈、刷油等应执行第十二册《刷油、防腐蚀、绝热工程》相应项目
五、本册定额的有关说明：
1. 本册所涉及的试运行（除特殊说明外）是按连续无故障运行 120h 考虑的（详见《智能建筑工程质量验收规范》GB 50339-2013 第 3.1.3 款的要求：系统试运行应连续进行 120h。试运行中出现系统故障时，应重新开始计时，直至连续运行满 120h。），超出时费用另行计算。
2. 为配合业主或认证单位验收测试而发生的费用，在合同中协商确定。
3. 本标准或定额中的设备、天线等按成套购置考虑，包括构件、标准件、附件和设备内部连线。
4. 建筑设备自动化系统、安全防范系统均设置了分系统调试和全系统调试定额子目，套用原则详见工程量计算规则。
5. 双绞线缆、光缆应按设计图示尺寸以单根长度（含预留长度）计算工程量。预留长度详见工程量计算规则。
6. 互联电缆、跳线制作等定额子目是以“条”为单位编制的，其长度应按实际测量值计算。
7. 综合布线系统按超五类非屏蔽布线系统编制的，高于超五类的、采用屏蔽系统的布线工程按相关规定调整相应定额子目。
六、全系统联调费：
计算机应用、网络系统，综合布线系统，建筑设备自动化系统，有线电视、卫星电视接收系统，音频、视频系统，安防系统等每个系统已经设置了系统（或子系统）调试、系统试运行定额子目，若对上述系统进行了进一步系统集成，可计算全系统联调费。按所有集成系统的累计总“点”数执行本册定额第一章“计算机应用网络系统联调”对应定额子目计算全系统联调费。
七、工程超高增加费：安装操作高度距离楼(地)面 5m 以上时，超高部分按人工费乘以下表超高系数计算。

八、在管井内、竖井内、断面小于或等于 2 ㎡隧道或洞内、封闭吊顶天棚内进行安装的工程，该部分按人工费乘以系数 1.25。 收起阅读 »

一、主要材料损耗率表

第四册《电气设备安装工程》[广东省通用安装工程综合定额2018]

一、主要材料损耗率表

注：1．绝缘导线、电缆、硬母线和用于母线的裸软导线，其损耗率中不包括为连接电气设备、器具而预留的长度，也不包括因各种弯曲（包括弧度）非凡增加的长度。这些长度均应计算在工程量的基本长度中。
2．用于 10kV 以下架空线路中的裸软导线的损耗率中已包括因弧垂及因杆位高低差而增加的长度。
3．拉线用的镀锌铁线损耗率中不包括为制作上、中、下把所需的预留长度。计算用线理的基本长度时，应以全根拉线的展开长度为准。
4．10kV 配电线路中，现浇混凝土基础的砂、石、水泥、钢筋的材料损耗率分别为 15%、10%、5%、8%。

返回 广东省通用安装工程综合定额（2018） 收起阅读 »
