C.11.3 通信线路工程[广东省通用安装工程综合定额2018]

第十一册《通信设备及线路工程》

C.11.3 通信线路工程

定额说明

一、本章定额内容包括：混凝土管道，长途专用塑料管道，微机控制地下定向钻孔敷管，装电杆附属装置，人工敷设塑料子管，架空吊线，光缆，电缆，光缆接续，光缆中继段测试，电缆芯线接续、改接，堵塞成端套管，充油膏套管接续，封焊热可缩套管，包式塑料电缆套管，气闭头，电缆全程测试，进线室承托铁架，托架，交接箱，交接间配线架，分线箱（盒），充气设备，电缆全程充气，水线地锚或永久标桩，水底光缆标志牌，排流线，对地绝缘监测装置，埋式光缆对地绝缘检查及处理，施工测量等。
二、本章定额不包括以下工作内容，发生时执行其他册相应定额。
1. 混凝土管道、长途专用塑料管道、埋式光缆、敷设埋式电缆等定额子目，不包括土方、基础、钢筋、模板、混凝土包封等工作内容。
2. 通信线路工程中的线缆敷设，不包括通信设备安装工程中设备架间的线缆布放，不包括线缆与配线设备的终接。
3. 配线箱、接线箱的安装均不包括基础及支撑物安装内容。
4. 架空交接箱安装定额不含立电杆及安装引上管等工作内容。
三、长途专用塑料管道项目，定额是按照公称直径 DN100-150 综合考虑的，如设计规格不同，管道主材价格可以换算，其他不变。
四、通信水泥管道、硅芯管是按照国标定型产品考虑的，如设计规格不同，管道主材价格可以换算，其他不变。
五、通信线路工程中的人工敷设塑料子管应执行本章相应定额子目。
六、微机控制地下定向钻孔敷管定额，地下土层为以下情况时，人工和机具乘以相应的系数：
回填垃圾：1.20；粘性土夹碎石土：1.50；纯砂层或碎石土：2.00。
七、本章定额架空吊线子目所含材料是按平原地区编制的，若在丘陵、山区施工，所增加的镀锌角钢横担应另行计算。
八、敷设档距在 100m 及以上的吊线、光（电）缆时，其定额子目人工乘以系数 2.00。
九、对地绝缘检查及处理的工程量，应按直埋光缆的路由长度计算。
十、光缆接续与成端用于熔接法和机械法两种施工工艺，96 芯以下各规格光缆接续和光缆成端接头项目执行第五册《建筑智能化工程》相关项目。
十一、光缆的掏接分为“掏纤”和“接续”，其中“接续”根据工程需求按熔接法或机械法分别套用本章相应子目。
十二、电缆芯线接续适用于各种全塑电缆接头的芯线接续（一字型、分歧型），不同线径相接时，按大线径计算。
十三、顶棚内敷设线路时，人工费乘以系数 1.10。
十四、光缆交接箱含室外落地式和壁挂式光缆交接箱。壁挂式交接箱的安装不包括引上管的安装，引上管执行其他相关定额子目。
十五、敷设光缆定额，仪表台班量是按单窗口测试编制的，双窗口测试仪表台班消耗量应乘以系数 1.80。
十六、中继段光缆测试定额是按单窗口测试取定的，如需双窗口测试时，其人工费和仪器仪表台班消耗量应分别乘以系数 1.80。
十七、微机控制地下定向钻孔敷管定额，是按 300m 以内综合测定数据编制的。
十八、光分路器与光纤路插接适用于光分路的上、下行端口与已有活动链接器的光纤线路的插接。
十九、进线室承托铁架定额是按成品编制的。
二十、通信管道水泥管块组合图见附录一。
本文发布自造价学社zaojiaxueshe.com。造价学社，专业的工程造价技术交流学习社区。

工程量计算规则

一、通信线路工程中以非长度为计量单位的分项工程，按设计图示数量以“个”、“套”计算。
二、各种通信管道、通信电（光）缆通道敷设，应区别不同管道材质、安装形式、管道规格，按设计图示中心线长度以“m”计算，不扣除管路中间的人（手）孔、接线箱（盒）所占长度。
三、硅芯管试通，按设计图示中心线长度以“m”计算，不扣除管路中间的人（手）孔、接线箱（盒）所占长度。
四、微机控制地下定向钻孔敷管，应区别不同管道规格，按设计图示数量每处 30m 以内计算，超过部分按设计图示实际长度以“m”计算。
五、立通信电杆及装电杆附属装置，按设计图示数量分别以“处”、“条”、“架”计算。
六、人工敷设塑料子管，按设计图示中心线长度以“m”计算，不扣除管路中间的人（手）孔、接线箱（盒）所占长度。
七、架空吊线，按设计图示单线架设长度以“km/单线”计算。
八、光（电）缆敷设工程量计算，按设计图示中心线长度以“m”计算，不扣除管路中间的人（手）孔、接线箱（盒）所占长度。
九、通信线路工程中以长度为计量单位的分项工程，除按上述规定计算工程量外，还应按《通信电缆、光缆敷设预留长度表》规定计算预留长度。
十、建筑物外通信管道工程和通信线路工程的施工测量工程量应按建筑物外路由长度计算。建筑物内施工测量的工作量已经包含在各施工项目中，不得重复计算。

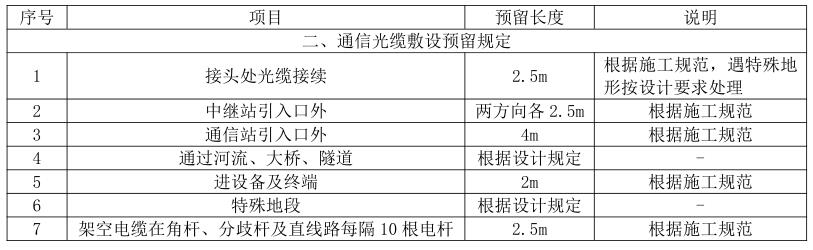

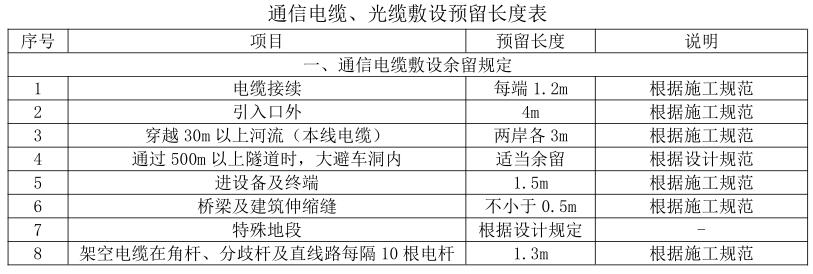

      通信电缆、光缆敷设预留长度表
