C.10.2 支架及其他[广东省通用安装工程综合定额2018]
第十册《给排水、采暖、燃气工程》
一、本章定额内容包括：管道支架制作安装、成品管卡安装、阻火圈、设备支架安装、各种套管制作安装、管道水压试验、管道消毒冲洗等项目。
二、本章定额适用范围：
1. 管道支架制作安装项目，适用于室内外管道的管架制作与安装。如单重大于 100kg时，应执行本章设备支架制作安装项目。
2. 管道支架采用弹簧式管架时，均执行本章管道支架安装子目，支架中的弹簧减震器、滚珠、木垫等成品件重量应计入安装工程量，其材料费按实另计。
3. 成品管卡安装项目，适用于与各类管道配套的立、支管成品管卡的安装。
4. 水压试验项目仅适用于因工程需要再次发生的管道水压试验，管道安装定额中已经包括了规范要求的水压试验，不得重复计算。
三、本章定额包括的工作内容：
1. 套管制作安装项目已包含堵洞工作内容。
2. 刚性防水套管和柔性防水套管安装项目中，包括了配合土建预留穿墙体及穿楼板孔洞及浇筑混凝土工作内容。
四、本章定额不包括的内容：
1. 管道、设备支架的除锈、刷油，执行第十二册《刷油、防腐蚀、绝热工程》相应子目。
五、本章定额相关规定
1. 套管内填料按油麻编制，如与设计不符时，可按工程要求调整换算填料。
2. 套管定额子目规格均为穿过套管的介质管道公称直径。
3. 保温管道穿墙、板采用套管时，按保温层外径规格执行套管相应项目。
4. 管道保护管是指在管道系统中，为避免外力（荷载）直接作用在介质管道外壁上，造成介质管道受损而影响正常使用，在介质管道外部设置的保护性管段。
本文发布自造价学社zaojiaxueshe.com。造价学社，专业的工程造价技术交流学习社区。
二、成品管卡、阻火圈安装、成品防火套管安装 ，按工作介质管道直径，区分不同规格以“个”计算。
三、管道保护管制作与安装，分为钢制和塑料两种材质，钢制保护管按保护管公称直径，塑料管按保护管公称外径，区分不同规格，按设计图示管道中心线长度以“m”计算。
四、一般穿墙套管、柔性、刚性套管，按工作介质管道的公称直径，区分不同规格以“个”计算。
五、管道水压试验、管道消毒冲洗，均按设计图示管道长度，不扣除阀门、管件所占的长度，分规格以“m”计算。
返回 广东省通用安装工程综合定额（2018） 收起阅读 »
C.10.2 支架及其他
定额说明
一、本章定额内容包括：管道支架制作安装、成品管卡安装、阻火圈、设备支架安装、各种套管制作安装、管道水压试验、管道消毒冲洗等项目。
二、本章定额适用范围：
1. 管道支架制作安装项目，适用于室内外管道的管架制作与安装。如单重大于 100kg时，应执行本章设备支架制作安装项目。
2. 管道支架采用弹簧式管架时，均执行本章管道支架安装子目，支架中的弹簧减震器、滚珠、木垫等成品件重量应计入安装工程量，其材料费按实另计。
3. 成品管卡安装项目，适用于与各类管道配套的立、支管成品管卡的安装。
4. 水压试验项目仅适用于因工程需要再次发生的管道水压试验，管道安装定额中已经包括了规范要求的水压试验，不得重复计算。
三、本章定额包括的工作内容：
1. 套管制作安装项目已包含堵洞工作内容。
2. 刚性防水套管和柔性防水套管安装项目中，包括了配合土建预留穿墙体及穿楼板孔洞及浇筑混凝土工作内容。
四、本章定额不包括的内容：
1. 管道、设备支架的除锈、刷油，执行第十二册《刷油、防腐蚀、绝热工程》相应子目。
五、本章定额相关规定
1. 套管内填料按油麻编制，如与设计不符时，可按工程要求调整换算填料。
2. 套管定额子目规格均为穿过套管的介质管道公称直径。
3. 保温管道穿墙、板采用套管时，按保温层外径规格执行套管相应项目。
4. 管道保护管是指在管道系统中，为避免外力（荷载）直接作用在介质管道外壁上，造成介质管道受损而影响正常使用，在介质管道外部设置的保护性管段。
本文发布自造价学社zaojiaxueshe.com。造价学社，专业的工程造价技术交流学习社区。
工程量计算规则一、管道、设备支架制作安装按设计图示单件质量以“kg”计算。
二、成品管卡、阻火圈安装、成品防火套管安装 ，按工作介质管道直径，区分不同规格以“个”计算。
三、管道保护管制作与安装，分为钢制和塑料两种材质，钢制保护管按保护管公称直径，塑料管按保护管公称外径，区分不同规格，按设计图示管道中心线长度以“m”计算。
四、一般穿墙套管、柔性、刚性套管，按工作介质管道的公称直径，区分不同规格以“个”计算。
五、管道水压试验、管道消毒冲洗，均按设计图示管道长度，不扣除阀门、管件所占的长度，分规格以“m”计算。
返回 广东省通用安装工程综合定额（2018） 收起阅读 »
C.10.1 给排水、采暖、空调水、燃气管道安装[广东省通用安装工程综合定额2018]
第十册《给排水、采暖、燃气工程》
一、本节定额内容包括：室内外生活给排水管道的安装，包括镀锌钢管、钢管、不锈钢管、铜管、铸铁管、塑料管、复合管等不同材质的管道安装及室外管道碰头等。
二、本节定额适用范围
1. 给水管道适用于生活用饮用水、热水、中水及压力排水等管道的安装。
2. 塑料管安装适用于ＵＰＶＣ、ＰＶＣ、ＰＰ－Ｃ、ＰＰ－Ｒ、ＰＥ、ＰＢ等塑料管安装。
3．镀锌钢管(螺纹连接)项目适用于室内外焊接钢管的螺纹连接。
4. 钢塑复合管安装适用于内涂塑、内外涂塑、内衬塑、外覆塑内衬塑复合管道安装。
三、本节定额包括以下工作内容：
1. 管道安装定额中，均包括相应管道及管件安装、给水管道包括水压试验及水冲洗工作内容，排(雨)水管道包括灌水(闭水)及通球试验工作内容。
2. 钢管焊接安装项目中均综合考虑了成品管件和现场煨制弯管、摔制大小头、挖眼三通。
3. 室内铸铁排水管、雨水管和室内塑料排水管、雨水管均包括检查口、透气帽、伸缩节、H 型管、消能装置、地漏存水弯、止水环的安装，但透气帽、H 型管、消能装置、地漏存水弯、止水环的价格应另行计算，发生时按实际数量另计材料费。
4. 管道安装定额中，均包括配合土建预留穿墙体及穿楼板孔洞工作。
四、本章定额不包括以下工作内容：
1. 室内外管道沟土方、管道基础、管道固筑、井体砌筑工程执行《广东省市政工程综合定额(2018)》相应项目。
2. 管道安装不包括法兰、阀门及伸缩器的制作安装，发生时按相应项目另行计算。
3. 雨水管系统中的雨水斗及雨水口安装执行 C.10.4 章相应项目。
4. 塑料管道接头零件不包括金属塑料过渡管件，如有发生应按实计算。
5. 管道安装项目中，均不包括管道支架、管卡、托钩等制作安装以及管道穿墙、楼板套管制作安装、堵洞、打洞、凿槽等工作内容, 发生时套用本册及第四册《电气设备安装工程》相应项目另行计算。
6. 本册定额管件含量中不含与螺纹阀门配套的活接、对丝，其用量含在螺纹阀门安装项目中。
五、本节定额相关规定
1. 钢管沟槽连接适用于镀锌钢管、焊接钢管及无缝钢管等沟槽连接的管道安装。不锈钢管、铜管、复合管的沟槽连接，可参照执行。
2. 室内柔性铸铁排水管(机械接口)按带法兰承口的承插式管材考虑。
3. 塑料管热熔连接公称外径 DN125 及以上管径按热熔对接连接考虑。
4. 室外钢塑复合管(螺纹连接)发生时可执行室外镀锌钢管(螺纹连接)子目，管道及管件含量不变。
5. 室内无承口柔性铸铁雨水管(卡箍连接)发生时可执行室内无承口柔性铸铁排水管(卡箍连接),管件及卡箍含量按实际调整。
6. 安装带保温层的管道时，可执行相应材质及连接形式的管道安装项目，其人工乘以系数 1.10；管道接头保温执行第十二册《刷油、防腐蚀、绝热工程》，其人工、机具乘以系数 2.00。
7. 室外管道碰头项目适用于新建管道与已有水源管道的碰头连接，如已有水源管道已做预留接口则不执行相应安装项目。
8. 管道安装定额中已经包括了规范要求的水压试验，C.10.2 章中水压试验项目仅适用于因工程需要而再次发生的管道水压试验，不得重复计算。
9. 饮用水管道的消毒冲洗应按本册 C.10.2 章相应项目另行计算。因工程需要再次发生管道冲洗时，执行本章消毒冲洗定额项目，同时扣减定额中漂白粉消耗量，其他消耗量乘以系数 0.60。
六、界线划分：
1. 给水管道：
(1) 室内外界线以建筑物外墙皮 1.5m 为界,入口处设阀门者以阀门为界。
(2) 室外管道与市政管道界线以水表井为界,无水表井者,以与市政管道碰头点为界。
2. 排水管道：
(1) 室内外以出户第一个排水检查井为界。
(2) 室外管道与市政管道界线以与市政管道碰头井为界。
本文发布自造价学社zaojiaxueshe.com。造价学社，专业的工程造价技术交流学习社区。
第二节 采暖管道安装
一、本节定额内容包括：室内外采暖管道的安装，包括镀锌钢管、钢管、塑料管、直埋式预制保温管以及室外管道碰头安装等。
二、本节定额适用范围
1. 本节定额适用于采暖管道安装。
2. 镀锌钢管(螺纹连接)项目适用于室内外焊接钢管的螺纹连接。
3. 塑料管安装适用于ＵＰＶＣ、ＰＶＣ、ＰＰ－Ｃ、ＰＰ－Ｒ、ＰＥ、ＰＢ等塑料管安装。
4. 采暖室内直埋塑料管道是指敷设于室内地坪下或墙内的由采暖分集水器连接散热器及管井内立管的塑料采暖管段。
三、本节定额包括以下工作内容:
1. 管道安装定额中，均包括相应管道管件安装、水压试验及水冲洗工作内容。
2. 钢管焊接安装项目中均综合考虑了成品管件和现场煨制弯管、摔制大小头、挖眼三通。
3. 室内直埋塑料管包括充压隐蔽、水压试验、水冲洗以及地面划线标示工人内容。
4. 管道安装工程中，均包括配合土建预留穿墙体及穿楼板孔洞工作。
四、本节定额不包括以下工作内容:
1. 室内外管道沟土方、管道基础、管道固筑、井体砌筑工程执行《广东省市政工程综合定额(2018)》相应项目。
2. 管道安装项目中，除室内直埋塑料管道中已包括管卡安装外，均不包括管道支架、管卡、托钩等制作安装以及管道穿墙、楼板套管制作安装、堵洞、打洞、凿槽等工作内容,发生时套用本册及第四册《电气设备安装工程》相应项目另行计算。
3. 本册定额管件含量中不含与螺纹阀门配套的活接、对丝，其用量含在螺纹阀门安装项目中。
五、本节定额相关规定
1. 各种管件数量系综合取定，成品管件数量参照本册附录“管道管件数量取定表”计算。
2. 直埋塑料管分别设置了热熔管件连接和无接口敷设两项定额项目，不适用于地板辐射采暖系统管道。地板辐射采暖系统管道执行 C.10.5 章相应项目。
3. 室内外采暖管道在过路口或跨绕梁、柱等障碍时，如发生类似于方形补偿器和管道安装形式，执行方形补偿器制作安装项目。
4. 采暖塑铝稳态复合管道安装按相应塑料管道安装项目人工费乘以系数 1.10，其他不变。
5. 塑套钢预制直埋保温管安装项目是按照行业标准《高密度聚乙烯外护管聚氨酯预制直埋保温管》CJ114-2000 要求供应的成品保温管道、管件编制的，如实际材质规格与该标准规定不同时，定额不做调整。
6. 安装带保温层的管道时，可执行相应材质及连接形式的管道安装项目，其人工费乘以系数 1.10；管道接头保温执行第十二册《刷油、防腐蚀、绝热工程》，其人工、机具乘以系数 2.00。
7. 室外管道碰头项目适用于新建管道与已有热源管道的碰头连接，如已有热源管道已做预留接口则不执行相应安装项目。
8. 与原有管道碰头安装项目不包括与供热部门的配合协调工作以及通水试验的用水量，发生时应另行计算。
9. 管道安装定额中已经包括了规范要求的水压试验，C.10.2 章中水压试验项目仅适用于因工程需要而再次发生的管道水压试验，不得重复计算。
10. 室外管道安装不分地上与地下，均执行同一子目。
六、界线划分:
1. 室内外界线以建筑物外墙皮 1.5m 为界；建筑物入口处设阀门者以阀门为界，室外设有采暖入口装置者以入口装置循环管三通为界。
2. 与工业管道界线以锅炉房或热力站外墙皮 1.5m 为界。
3. 与设在建筑物内的换热站管道以站房外墙皮为界。
本文发布自造价学社zaojiaxueshe.com。造价学社，专业的工程造价技术交流学习社区。
第三节 空调水管道安装
一、本节定额内容包括：室内空调水管道安装，包括镀锌钢管、钢管、塑料管安装等。
二、本节定额适用范围
1. 本节定额适用于空调冷热水、凝结水安装。
2. 镀锌钢管(螺纹连接)项目适用于空调水系统中采用螺纹连接的焊接钢管、钢塑复合管的安装项目。
3. 空调冷热水镀锌钢管（沟槽连接）安装项目适用于空调冷热水系统中采用沟槽连接的 DN150 以下焊接钢管的安装。
4. 空调凝结水管道安装项目是按集中空调系统编制的，并适用于户用单体空调设备的凝结水管道系统的安装。
三、本节定额包括以下工作内容：
1.管道安装定额中，均包括相应管件安装、水压试验及水冲洗工作内容。
2.管道安装定额中，均包括配合土建预留穿墙体及穿楼板孔洞工作。
四、本章定额不包括以下工作内容：
1. 管道安装项目中，均不包括管道支架、管卡、托钩等制作安装以及管道穿墙、楼板套管制作安装、堵洞、打洞、凿槽等工作内容，发生时套用本册及第四册《电气设备安装工程》相应项目另行计算。
五、本节定额相关规定
1. 各种管件数量系综合取定，成品管件数量参照本册附录“管道管件数量取定表”计算。
2. 室内空调机房与空调冷却塔之间的冷却水管执行空调冷热水管道。
3. 室内空调水管道在过路口或跨绕梁、柱等障碍时，如发生类似于方形补偿器的管道安装形式，执行方形补偿器制作安装项目。
4. 安装带保温层的管道时，可执行相应材质及连接形式的管道安装项目，其人工费乘以系数 1.10；管道接头保温执行第十二册《刷油、防腐蚀、绝热工程》，其人工、机具乘以系数 2.00。
5. 室外管道执行第二节采暖室外管道安装相应项目。
6. 本册定额管件含量中不含与螺纹阀门配套的活接、对丝，其用量含在螺纹阀门安装项目中。
7.管道安装定额中已经包括了规范要求的水压试验，C10.2 章中水压试验项目仅适用于因工程需要再次发生的管道水压试验，不得重复计算。
六、界线划分：
1. 室内外管道以建筑物外墙皮 1.5m 为界；建筑物入口处设阀门者以阀门为界。
2. 与设在建筑物内的空调机房管道以机房外墙皮为界。
第四节 燃气管道安装
一、本节定额内容包括：室内外燃气管道的安装 ，包括镀锌钢管、钢管、不锈钢管、铜管、铸铁管、塑料管、复合管等管道安装、室外管道碰头、氮气置换及警示带、示踪线、地面警示标志桩等。
二、本节定额适用范围：工作压力小于或等于 0.4MPa（中压 A）的燃气系统。如铸铁管道工作压力大于 0.2MPa 时，安装人工费乘以系数 1.30。
三、本节定额包括内容：
1. 管道安装项目中，均包括管道及管件安装 、强度试验、严密性试验、空气吹扫等。
2. 管道安装定额中，均包括配合土建预留穿墙体及穿楼板孔洞工作。
四、本节定额不包括的内容
1. 管道安装项目中，均不包括管道支架、管卡、托钩等制作安装以及管道穿墙、楼板套管制作安装、堵洞、打洞、凿槽等工作内容，发生时套用本册及第四册《电气设备安装工程》相应项目另行计算。
2. 埋地管道的土方工程及排水工程,执行《广东省市政工程综合定额（2018）》相应项目。
3. 已验收合格未及时投入使用的管道，使用前需做强度试验、严密性试验、空气吹扫的，执行第八册《工业管道工程》相应项目。
4. 与已有管道碰头项目中，不包含氮气置换、连接后的单独试压以及带气施工措施费。应根据施工方案另行计算。
5. 本册定额管件含量中不含与螺纹阀门配套的活接、对丝，其用量含在螺纹阀门安装项目中。
五、本节定额相关规定
1. 室外管道安装不分地上与地下，均执行同一子目。
2. 各种管件数量系综合取定，成品管件数量参照本册附录“管道管件数量取定表”计算。
3. 燃气检漏管安装执行相应材质的管道安装项目。
4. 成品防腐管道需做电火花检测的，可另行计算。
5. 室外管道碰头项目适用于新建管道与已有气源管道的碰头连接，如已有气源管道已做预留接口则不执行相应安装项目。
6. 如铸铁管道工作压力大于 0.2MPa 时，安装人工费乘以系数 1.30。
六、界线划分
1. 室内外管道分界:
(1) 地下引入室内的管道以室内第一个阀门为界。
(2) 地上引入室内的管道以墙外三通为界。
2. 室外管道与市政管道以两者的碰头点为界。
本文发布自造价学社zaojiaxueshe.com。造价学社，专业的工程造价技术交流学习社区。
二、各类管道安装按室内外、材质、连接形式、规格分别列项以“m”计算。定额中铜管、塑料管、复合管（除钢塑复合管外）按公称外径表示，其他管道均按公称直径表示。
三、室内给排水管道与卫生器具连接的分界线：
1. 给水管道工程量计算至卫生器具（含附件）前与管道系统连接的第一个连接件（角阀、三通、弯头、管箍等）止；
2. 排水管道工程量自卫生器具出口处的地面或墙面的设计尺寸算起；与地漏连接的排水管道自地面设计尺寸算起，不扣除地漏所占长度。
四、方形补偿器所占长度计入管道安装工程量。方形补偿器制作安装应执行 C.10.3 章相应项目。
五、采暖管道与分集水器进出口连接的管道工程量，应计算至分集水器中心线位置。
六、直埋保温管保温层补口分管径以“个”计算。
七、采暖管道与原有采暖热源钢管碰头，区分带介质、不带介质两种规格，按新接支管公称管径列项，以“处”计算。每处含有供、回水两条管道碰头连接。
八、燃气管道与已有管道碰头项目除钢管带介质碰头，塑料管带介质碰头以支管管径外，其他项目均按主管管径以“处”计算。
九、氮气置换区分管径以“m”计算。
十、警示带、示踪线安装以“m”计算。
十一、地面警示标志桩安装以“m”计算。
返回 广东省通用安装工程综合定额（2018） 收起阅读 »
C.10.1 给排水、采暖、空调水、燃气管道安装第一节 给排水管道安装
定额说明
一、本节定额内容包括：室内外生活给排水管道的安装，包括镀锌钢管、钢管、不锈钢管、铜管、铸铁管、塑料管、复合管等不同材质的管道安装及室外管道碰头等。
二、本节定额适用范围
1. 给水管道适用于生活用饮用水、热水、中水及压力排水等管道的安装。
2. 塑料管安装适用于ＵＰＶＣ、ＰＶＣ、ＰＰ－Ｃ、ＰＰ－Ｒ、ＰＥ、ＰＢ等塑料管安装。
3．镀锌钢管(螺纹连接)项目适用于室内外焊接钢管的螺纹连接。
4. 钢塑复合管安装适用于内涂塑、内外涂塑、内衬塑、外覆塑内衬塑复合管道安装。
三、本节定额包括以下工作内容：
1. 管道安装定额中，均包括相应管道及管件安装、给水管道包括水压试验及水冲洗工作内容，排(雨)水管道包括灌水(闭水)及通球试验工作内容。
2. 钢管焊接安装项目中均综合考虑了成品管件和现场煨制弯管、摔制大小头、挖眼三通。
3. 室内铸铁排水管、雨水管和室内塑料排水管、雨水管均包括检查口、透气帽、伸缩节、H 型管、消能装置、地漏存水弯、止水环的安装，但透气帽、H 型管、消能装置、地漏存水弯、止水环的价格应另行计算，发生时按实际数量另计材料费。
4. 管道安装定额中，均包括配合土建预留穿墙体及穿楼板孔洞工作。
四、本章定额不包括以下工作内容：
1. 室内外管道沟土方、管道基础、管道固筑、井体砌筑工程执行《广东省市政工程综合定额(2018)》相应项目。
2. 管道安装不包括法兰、阀门及伸缩器的制作安装，发生时按相应项目另行计算。
3. 雨水管系统中的雨水斗及雨水口安装执行 C.10.4 章相应项目。
4. 塑料管道接头零件不包括金属塑料过渡管件，如有发生应按实计算。
5. 管道安装项目中，均不包括管道支架、管卡、托钩等制作安装以及管道穿墙、楼板套管制作安装、堵洞、打洞、凿槽等工作内容, 发生时套用本册及第四册《电气设备安装工程》相应项目另行计算。
6. 本册定额管件含量中不含与螺纹阀门配套的活接、对丝，其用量含在螺纹阀门安装项目中。
五、本节定额相关规定
1. 钢管沟槽连接适用于镀锌钢管、焊接钢管及无缝钢管等沟槽连接的管道安装。不锈钢管、铜管、复合管的沟槽连接，可参照执行。
2. 室内柔性铸铁排水管(机械接口)按带法兰承口的承插式管材考虑。
3. 塑料管热熔连接公称外径 DN125 及以上管径按热熔对接连接考虑。
4. 室外钢塑复合管(螺纹连接)发生时可执行室外镀锌钢管(螺纹连接)子目，管道及管件含量不变。
5. 室内无承口柔性铸铁雨水管(卡箍连接)发生时可执行室内无承口柔性铸铁排水管(卡箍连接),管件及卡箍含量按实际调整。
6. 安装带保温层的管道时，可执行相应材质及连接形式的管道安装项目，其人工乘以系数 1.10；管道接头保温执行第十二册《刷油、防腐蚀、绝热工程》，其人工、机具乘以系数 2.00。
7. 室外管道碰头项目适用于新建管道与已有水源管道的碰头连接，如已有水源管道已做预留接口则不执行相应安装项目。
8. 管道安装定额中已经包括了规范要求的水压试验，C.10.2 章中水压试验项目仅适用于因工程需要而再次发生的管道水压试验，不得重复计算。
9. 饮用水管道的消毒冲洗应按本册 C.10.2 章相应项目另行计算。因工程需要再次发生管道冲洗时，执行本章消毒冲洗定额项目，同时扣减定额中漂白粉消耗量，其他消耗量乘以系数 0.60。
六、界线划分：
1. 给水管道：
(1) 室内外界线以建筑物外墙皮 1.5m 为界,入口处设阀门者以阀门为界。
(2) 室外管道与市政管道界线以水表井为界,无水表井者,以与市政管道碰头点为界。
2. 排水管道：
(1) 室内外以出户第一个排水检查井为界。
(2) 室外管道与市政管道界线以与市政管道碰头井为界。
本文发布自造价学社zaojiaxueshe.com。造价学社，专业的工程造价技术交流学习社区。
第二节 采暖管道安装
一、本节定额内容包括：室内外采暖管道的安装，包括镀锌钢管、钢管、塑料管、直埋式预制保温管以及室外管道碰头安装等。
二、本节定额适用范围
1. 本节定额适用于采暖管道安装。
2. 镀锌钢管(螺纹连接)项目适用于室内外焊接钢管的螺纹连接。
3. 塑料管安装适用于ＵＰＶＣ、ＰＶＣ、ＰＰ－Ｃ、ＰＰ－Ｒ、ＰＥ、ＰＢ等塑料管安装。
4. 采暖室内直埋塑料管道是指敷设于室内地坪下或墙内的由采暖分集水器连接散热器及管井内立管的塑料采暖管段。
三、本节定额包括以下工作内容:
1. 管道安装定额中，均包括相应管道管件安装、水压试验及水冲洗工作内容。
2. 钢管焊接安装项目中均综合考虑了成品管件和现场煨制弯管、摔制大小头、挖眼三通。
3. 室内直埋塑料管包括充压隐蔽、水压试验、水冲洗以及地面划线标示工人内容。
4. 管道安装工程中，均包括配合土建预留穿墙体及穿楼板孔洞工作。
四、本节定额不包括以下工作内容:
1. 室内外管道沟土方、管道基础、管道固筑、井体砌筑工程执行《广东省市政工程综合定额(2018)》相应项目。
2. 管道安装项目中，除室内直埋塑料管道中已包括管卡安装外，均不包括管道支架、管卡、托钩等制作安装以及管道穿墙、楼板套管制作安装、堵洞、打洞、凿槽等工作内容,发生时套用本册及第四册《电气设备安装工程》相应项目另行计算。
3. 本册定额管件含量中不含与螺纹阀门配套的活接、对丝，其用量含在螺纹阀门安装项目中。
五、本节定额相关规定
1. 各种管件数量系综合取定，成品管件数量参照本册附录“管道管件数量取定表”计算。
2. 直埋塑料管分别设置了热熔管件连接和无接口敷设两项定额项目，不适用于地板辐射采暖系统管道。地板辐射采暖系统管道执行 C.10.5 章相应项目。
3. 室内外采暖管道在过路口或跨绕梁、柱等障碍时，如发生类似于方形补偿器和管道安装形式，执行方形补偿器制作安装项目。
4. 采暖塑铝稳态复合管道安装按相应塑料管道安装项目人工费乘以系数 1.10，其他不变。
5. 塑套钢预制直埋保温管安装项目是按照行业标准《高密度聚乙烯外护管聚氨酯预制直埋保温管》CJ114-2000 要求供应的成品保温管道、管件编制的，如实际材质规格与该标准规定不同时，定额不做调整。
6. 安装带保温层的管道时，可执行相应材质及连接形式的管道安装项目，其人工费乘以系数 1.10；管道接头保温执行第十二册《刷油、防腐蚀、绝热工程》，其人工、机具乘以系数 2.00。
7. 室外管道碰头项目适用于新建管道与已有热源管道的碰头连接，如已有热源管道已做预留接口则不执行相应安装项目。
8. 与原有管道碰头安装项目不包括与供热部门的配合协调工作以及通水试验的用水量，发生时应另行计算。
9. 管道安装定额中已经包括了规范要求的水压试验，C.10.2 章中水压试验项目仅适用于因工程需要而再次发生的管道水压试验，不得重复计算。
10. 室外管道安装不分地上与地下，均执行同一子目。
六、界线划分:
1. 室内外界线以建筑物外墙皮 1.5m 为界；建筑物入口处设阀门者以阀门为界，室外设有采暖入口装置者以入口装置循环管三通为界。
2. 与工业管道界线以锅炉房或热力站外墙皮 1.5m 为界。
3. 与设在建筑物内的换热站管道以站房外墙皮为界。
本文发布自造价学社zaojiaxueshe.com。造价学社，专业的工程造价技术交流学习社区。
第三节 空调水管道安装
一、本节定额内容包括：室内空调水管道安装，包括镀锌钢管、钢管、塑料管安装等。
二、本节定额适用范围
1. 本节定额适用于空调冷热水、凝结水安装。
2. 镀锌钢管(螺纹连接)项目适用于空调水系统中采用螺纹连接的焊接钢管、钢塑复合管的安装项目。
3. 空调冷热水镀锌钢管（沟槽连接）安装项目适用于空调冷热水系统中采用沟槽连接的 DN150 以下焊接钢管的安装。
4. 空调凝结水管道安装项目是按集中空调系统编制的，并适用于户用单体空调设备的凝结水管道系统的安装。
三、本节定额包括以下工作内容：
1.管道安装定额中，均包括相应管件安装、水压试验及水冲洗工作内容。
2.管道安装定额中，均包括配合土建预留穿墙体及穿楼板孔洞工作。
四、本章定额不包括以下工作内容：
1. 管道安装项目中，均不包括管道支架、管卡、托钩等制作安装以及管道穿墙、楼板套管制作安装、堵洞、打洞、凿槽等工作内容，发生时套用本册及第四册《电气设备安装工程》相应项目另行计算。
五、本节定额相关规定
1. 各种管件数量系综合取定，成品管件数量参照本册附录“管道管件数量取定表”计算。
2. 室内空调机房与空调冷却塔之间的冷却水管执行空调冷热水管道。
3. 室内空调水管道在过路口或跨绕梁、柱等障碍时，如发生类似于方形补偿器的管道安装形式，执行方形补偿器制作安装项目。
4. 安装带保温层的管道时，可执行相应材质及连接形式的管道安装项目，其人工费乘以系数 1.10；管道接头保温执行第十二册《刷油、防腐蚀、绝热工程》，其人工、机具乘以系数 2.00。
5. 室外管道执行第二节采暖室外管道安装相应项目。
6. 本册定额管件含量中不含与螺纹阀门配套的活接、对丝，其用量含在螺纹阀门安装项目中。
7.管道安装定额中已经包括了规范要求的水压试验，C10.2 章中水压试验项目仅适用于因工程需要再次发生的管道水压试验，不得重复计算。
六、界线划分：
1. 室内外管道以建筑物外墙皮 1.5m 为界；建筑物入口处设阀门者以阀门为界。
2. 与设在建筑物内的空调机房管道以机房外墙皮为界。
第四节 燃气管道安装
一、本节定额内容包括：室内外燃气管道的安装 ，包括镀锌钢管、钢管、不锈钢管、铜管、铸铁管、塑料管、复合管等管道安装、室外管道碰头、氮气置换及警示带、示踪线、地面警示标志桩等。
二、本节定额适用范围：工作压力小于或等于 0.4MPa（中压 A）的燃气系统。如铸铁管道工作压力大于 0.2MPa 时，安装人工费乘以系数 1.30。
三、本节定额包括内容：
1. 管道安装项目中，均包括管道及管件安装 、强度试验、严密性试验、空气吹扫等。
2. 管道安装定额中，均包括配合土建预留穿墙体及穿楼板孔洞工作。
四、本节定额不包括的内容
1. 管道安装项目中，均不包括管道支架、管卡、托钩等制作安装以及管道穿墙、楼板套管制作安装、堵洞、打洞、凿槽等工作内容，发生时套用本册及第四册《电气设备安装工程》相应项目另行计算。
2. 埋地管道的土方工程及排水工程,执行《广东省市政工程综合定额（2018）》相应项目。
3. 已验收合格未及时投入使用的管道，使用前需做强度试验、严密性试验、空气吹扫的，执行第八册《工业管道工程》相应项目。
4. 与已有管道碰头项目中，不包含氮气置换、连接后的单独试压以及带气施工措施费。应根据施工方案另行计算。
5. 本册定额管件含量中不含与螺纹阀门配套的活接、对丝，其用量含在螺纹阀门安装项目中。
五、本节定额相关规定
1. 室外管道安装不分地上与地下，均执行同一子目。
2. 各种管件数量系综合取定，成品管件数量参照本册附录“管道管件数量取定表”计算。
3. 燃气检漏管安装执行相应材质的管道安装项目。
4. 成品防腐管道需做电火花检测的，可另行计算。
5. 室外管道碰头项目适用于新建管道与已有气源管道的碰头连接，如已有气源管道已做预留接口则不执行相应安装项目。
6. 如铸铁管道工作压力大于 0.2MPa 时，安装人工费乘以系数 1.30。
六、界线划分
1. 室内外管道分界:
(1) 地下引入室内的管道以室内第一个阀门为界。
(2) 地上引入室内的管道以墙外三通为界。
2. 室外管道与市政管道以两者的碰头点为界。
本文发布自造价学社zaojiaxueshe.com。造价学社，专业的工程造价技术交流学习社区。
C.10.1 给排水、采暖、空调水、燃气管道安装一、各种管道均按设计图示管道中心线长度以“m”计算，不扣除阀门、管件（包括减压器、疏水器、水表、伸缩器等组成安装）所占的长度。
工程量计算规则
二、各类管道安装按室内外、材质、连接形式、规格分别列项以“m”计算。定额中铜管、塑料管、复合管（除钢塑复合管外）按公称外径表示，其他管道均按公称直径表示。
三、室内给排水管道与卫生器具连接的分界线：
1. 给水管道工程量计算至卫生器具（含附件）前与管道系统连接的第一个连接件（角阀、三通、弯头、管箍等）止；
2. 排水管道工程量自卫生器具出口处的地面或墙面的设计尺寸算起；与地漏连接的排水管道自地面设计尺寸算起，不扣除地漏所占长度。
四、方形补偿器所占长度计入管道安装工程量。方形补偿器制作安装应执行 C.10.3 章相应项目。
五、采暖管道与分集水器进出口连接的管道工程量，应计算至分集水器中心线位置。
六、直埋保温管保温层补口分管径以“个”计算。
七、采暖管道与原有采暖热源钢管碰头，区分带介质、不带介质两种规格，按新接支管公称管径列项，以“处”计算。每处含有供、回水两条管道碰头连接。
八、燃气管道与已有管道碰头项目除钢管带介质碰头，塑料管带介质碰头以支管管径外，其他项目均按主管管径以“处”计算。
九、氮气置换区分管径以“m”计算。
十、警示带、示踪线安装以“m”计算。
十一、地面警示标志桩安装以“m”计算。
返回 广东省通用安装工程综合定额（2018） 收起阅读 »
第十册《给排水、采暖、燃气工程》册说明[广东省通用安装工程综合定额2018]
第十册《给排水、采暖、燃气工程》一、《广东省通用安装工程综合定额（2018）》第十册《给排水、采暖、燃气工程》(以下简称本册定额)内容包括：给排水、采暖、空调水、燃气管道安装，支架及其他安装，管道附件安装，卫生器具安装，供暖器具安装，采暖、给排水设备安装，燃气器具及其他安装，医疗气体设备及附件安装等。适用于新建、扩建项目中的生活用给排水、采暖、空调水、燃气系统管道以及附件配件安装,小型容器制作安装。
册说明
二、本册定额主要依据的标准、规范有:
1. 《室外给水设计规范》GB 50013-2006；
2. 《室外排水设计规范》GB 50014-2006（2016 年修订）；
3. 《建筑给水排水设计规范》GB 50015-2010；
4. 《采暖通风与空气调节设计规范》GB 50019-2015；
5. 《城镇燃气设计规范》GB 50028-2006；
6. 《给水排水工程基本术语标准》GB/T 50125-2010；
7. 《建筑给水排水及采暖工程施工质量验收规范》GB 50242-2002；
8. 《通风与空调工程施工质量验收规范》GB 50243-2016；
9. 《给水排水管道工程施工及验收规范》GB 50268-2008；
10. 《建筑中水设计规范》GB 50336-2002；
11. 《建筑给水聚丙烯管道工程技术规范》GB/T 50349-2005；
12. 《民用建筑太阳能热水系统应用技术规范》GB 50364-2005；
13. 《民用建筑供暖通风与空气调节设计规范》GB 50736-2012；
14. 《城镇燃气技术规范》GB 50494-2009；
15. 《太阳能供热采暖工程技术规范》GB 50495-2009；
16. 《医疗气体工程技术规程》GB 50751-2012；
17. 《城镇给水排水技术规范》GB 50788-2012；
18. 《城镇供热管网工程施工及验收规范》CJJ 28-2004；
19. 《城镇燃气输配工程施工及验收规范》CJJ 33-2005；
20. 《城镇供热管网设计规范》CJJ 34-2010；
21. 《聚乙烯燃气管道工程技术规程》CJJ 63-2008；
22. 《城镇直埋供热管道工程技术规程》CJJ/T 81-98；
23. 《城镇燃气室内工程施工与质量验收规范》CJJ 94-2009；
24. 《建筑给水排水薄壁不锈钢管连接技术规程》CECS 277-2010；
25. 《通用安装工程工程量计算规范》GB 50856-2013；
26. 《建设工程劳动定额安装工程》LD/T 74.1~4-2008；
27. 《全国统一安装工程基础定额》GJD-2006；
28. 《建设工程施工机械台班费用编制规则》（增值税版）；
39. 《建设工程施工仪器仪表台班费用编制规则》（增值税版）；
30. 《通用安装工程消耗量定额》TY 02-31-2015；
31. 《广东省安装工程综合定额》（2010 年）；
32. 现行国家建筑设计标准图集、协会标准、产品标准等其他资料。
三、以下内容执行其他相应定额:
1. 工业管道、生产生活共用的管道、锅炉房、泵房、站类管道以及建筑物内加压泵房、空调制冷机房、消防泵房的管道，管道焊缝热处理、无损探伤、医疗气体管道执行第八册《工业管道工程》相应项目。
2. 刷油、防腐蚀、绝热工程执行第十二册《刷油、防腐蚀、绝热工程》相应项目。
3. 发生凿槽、刨沟、凿孔洞、沟槽修补、堵洞眼等内容执行第四册《电气设备安装工程》相应项目。
4. 水暖设备、器具等电气检查、接线工作执行第四册《电气设备安装工程》相应项目。
5. 本册定额未包括的采暖、给排水设备安装执行第一册《机械设备安装工程》、第三册《静置设备与工艺金属结构制作安装工程》等相应项目。
6. 本册凡涉及管沟、工作坑及井类的土方开挖、回填、运输、垫层、基础、砌筑、地沟盖板预制安装、路面开挖及修复、管道混凝土支墩的项目，以及混凝土管道、水泥管道安装执行相关定额项目。
四、本册与市政管网工程的界线划分
1. 给水、采暖管道以与市政管线碰头点或以计量表、阀门（井）为界。
2. 室外排水管道以与市政管道碰头井为界。
3. 燃气管道，以与市政管道碰头点为界。
五、本册各定额项目中，均包括安装物的外观检查。
六、工程超高增加费：操作物高度离楼地面 3.6m 以上时，超高部分按人工费乘以下表超高系数计算。
七、在管井内、竖井内、断面小于或等于 2 ㎡隧道或洞内、封闭吊顶天棚内进行安装的工程，该部分按人工费乘以系数 1.25。
返回 广东省通用安装工程综合定额（2018） 收起阅读 »
C.9.5 消防系统调试[广东省通用安装工程综合定额2018]
第九册《消防工程》
二、本章定额适用范围：一般工业与民用建筑项目中的消防工程系统调试。
三、本章定额不包括的内容：气体灭火系统调试试验时采取的安全措施,应按施工组织设计另行计算相关费用。
四、本章定额有关规定：
系统调试是指消防报警和防火控制装置灭火系统安装完毕且联通，并达到国家有关消防施工验收规范、标准所进行的全系统的检测、调整和试验。
五、本章定额有关说明：
1. 自动报警系统装置包括各种探测器、手动报警按钮和报警控制器，灭火系统控制装置包括消火栓、自动喷水、七氟丙烷、二氧化碳等固定灭火系统的控制装置。
2. 气体灭火系统装置调试，试验容器的数量包括系统调试、检测和验收所消耗的试验容器的总数。
3. 切断非消防电源调试的点数以执行切除非消防电源的模块数量确定点数。
4. 电气火灾监控系统调试按模块点数执行自动报警系统调试相应子目。
本文发布自造价学社zaojiaxueshe.com。造价学社，专业的工程造价技术交流学习社区。
二、水灭火系统控制装置调试：自动喷洒系统按水流指示器数量以“点”计算；消火栓系统按消火栓启泵按钮数量以“点”计算；消防水炮系统按水炮数量以“点”计算。
三、防火控制装置调试：按设计图示数量以“个”或“部”计算。
四、气体灭火系统装置调试：是由七氟丙烷、IG541、二氧化碳等组成的灭火系统，按气体灭火系统装置试验容器的瓶头阀以“点”计算。
五、火灾事故广播、消防通讯系统调试：火灾事故广播、消防通讯系统中的消防广播喇叭、音箱和消防通讯的电话分机、电话插孔，按设计图示数量以“个”计算。
返回 广东省通用安装工程综合定额（2018） 收起阅读 »
C.9.5 消防系统调试一、本章定额内容包括：自动报警系统装置调试，水灭火系统控制装置调试，防火控制装置调试：包括电动防火门、防火卷帘门、电动正压送风阀、电动排烟阀、电动防火阀、切断非消防电源、消防风机、消防电梯系统装置调试，气体灭火系统装置调试，火灾事故广播、消防通讯系统调试等。
定额说明
二、本章定额适用范围：一般工业与民用建筑项目中的消防工程系统调试。
三、本章定额不包括的内容：气体灭火系统调试试验时采取的安全措施,应按施工组织设计另行计算相关费用。
四、本章定额有关规定：
系统调试是指消防报警和防火控制装置灭火系统安装完毕且联通，并达到国家有关消防施工验收规范、标准所进行的全系统的检测、调整和试验。
五、本章定额有关说明：
1. 自动报警系统装置包括各种探测器、手动报警按钮和报警控制器，灭火系统控制装置包括消火栓、自动喷水、七氟丙烷、二氧化碳等固定灭火系统的控制装置。
2. 气体灭火系统装置调试，试验容器的数量包括系统调试、检测和验收所消耗的试验容器的总数。
3. 切断非消防电源调试的点数以执行切除非消防电源的模块数量确定点数。
4. 电气火灾监控系统调试按模块点数执行自动报警系统调试相应子目。
本文发布自造价学社zaojiaxueshe.com。造价学社，专业的工程造价技术交流学习社区。
工程量计算规则一、自动报警系统调试：包括各种探测器、报警按钮、报警控制器组成的报警系统，区分不同点数根据集中报警器台数以“系统”计算，其点数按具有地址编码的器件数量计算。
二、水灭火系统控制装置调试：自动喷洒系统按水流指示器数量以“点”计算；消火栓系统按消火栓启泵按钮数量以“点”计算；消防水炮系统按水炮数量以“点”计算。
三、防火控制装置调试：按设计图示数量以“个”或“部”计算。
四、气体灭火系统装置调试：是由七氟丙烷、IG541、二氧化碳等组成的灭火系统，按气体灭火系统装置试验容器的瓶头阀以“点”计算。
五、火灾事故广播、消防通讯系统调试：火灾事故广播、消防通讯系统中的消防广播喇叭、音箱和消防通讯的电话分机、电话插孔，按设计图示数量以“个”计算。
返回 广东省通用安装工程综合定额（2018） 收起阅读 »
C.9.4 火灾自动报警系统安装[广东省通用安装工程综合定额2018]
第九册《消防工程》
二、本章定额适用范围：一般工业与民用建筑中设置的火灾自动报警系统的安装。
三、本章定额不包括的内容：
1. 设备支架、底座、基础的制作与安装。
2. 构件加工、制作。
3. 电机检查、接线及调试。
4. 事故照明及疏散指示控制装置安装。
5. 火警119直拨外线电话。
四、本章定额有关规定：
1. 本章定额中均包括了校线、接线和本体调试。
2. 电气火灾监控系统：温度传感器执行线性探测器安装；探测器模块按输入回路数量执行多输入模块安装；报警控制器按点数执行火灾自动报警控制器安装；剩余电流互感器执行相关电气安装定额。
五、本章定额有关说明：
1. 点型探测器安装包括了探头和底座的安装及本体调试。
2. 红外线探测器定额中包括了探头支架安装和探测器的调试、对中。
3. 线形探测器定额中未包括探测器连接的一只模块和终端，其工程量另行计算。
4. 按钮安装按照在轻质墙体和硬质墙体上安装两种方式综合考虑，执行时不得因安装方式不同而调整。按钮包括消火栓按钮、手动报警按钮、气体灭火起/停按钮等。
5. 控制模块（接口）是指仅能起控制作用的模块（接口），亦称为中继器，依据其给出控制信号的数量，分为单输出和多输出两种形式。
6. 本章定额中箱、机是以成套装置编制的；柜式及琴台式安装均执行落地式安装相应项目。
本文发布自造价学社zaojiaxueshe.com。造价学社，专业的工程造价技术交流学习社区。
二、红外线探测器安装，按设计图示数量以“对”计算。
三、火焰探测器、可燃气体探测器安装，不分规格、型号，安装方式与位置，按设计图示数量以“个”计算。
四、线形探测器安装，不分安装方式、线制及保护形式，按设计图示尺寸以“m”计算。
五、按钮安装，按设计图示数量以“个”计算。
六、警报装置分为声光报警和警铃报警两种形式，均按设计图示数量以“个”计算。
七、通讯分机、插孔是指消防专用电话分机与电话插孔不分安装方式，分别按设计图示数量以“部”、“个”计算。
八、火灾事故广播中的扬声器不分规格、型号，按设计图示数量以“个”计算。
九、控制模块（接口）不分安装方式，按照设计图示输出数量以“个”计算。
十、报警模块（接口）不分安装方式，按设计图示数量以“个”计算。
十一、区域报警控制箱、联动控制箱、火灾报警系统控制主机、联动控制主机安装，分别按壁挂式和落地区分不同点数按设计图示数量以“台”计算。
十二、远程控制器安装，根据其控制回路数按设计图示数量以“台”计算； 重复显示器（楼层显示器）不分规格、型号、安装方式，按设计图示数量以“台”计算。
十三、火灾事故广播中的功放机、录音机的安装，按柜内及台上两种方式综合考虑，分别按设计图示数量以“台”计算。
十四、消防广播控制柜是指安装成套消防广播设备的成品机柜，不分规格、型号按设计图示数量以“台”计算。
十五、广播分配器安装，按设计图示数量以“台”计算。
十六、消防通讯系统中的电话交换机安装，区分不同门数按设计图示数量以“台”计算。
十七、火灾报警控制微机(CRT)安装包括火灾报警控制微机、图形显示及打印终端的安装，按设计图示数量以“台”计算。
十八、报警备用电源安装，综合考虑了规格、型号，按设计图示数量以“台”计算。
十九、报警联动一体机安装，按设计图示数量以“台”计算。这里的点是指报警联动一体机所带的有地址编码的报警器件与控制模块（接口）的数量。
返回 广东省通用安装工程综合定额（2018） 收起阅读 »
C.9.4 火灾自动报警系统安装一、本章定额内容包括：探测器、按钮、警报装置、消防广播、消防通讯、模块(模块箱)、区域报警控制箱、联动控制箱、火灾报警系统控制主机、联动控制主机、远程控制箱（柜）、重复显示器、火灾报警控制微机、备用电源、报警联动一体机安装等。
定额说明
二、本章定额适用范围：一般工业与民用建筑中设置的火灾自动报警系统的安装。
三、本章定额不包括的内容：
1. 设备支架、底座、基础的制作与安装。
2. 构件加工、制作。
3. 电机检查、接线及调试。
4. 事故照明及疏散指示控制装置安装。
5. 火警119直拨外线电话。
四、本章定额有关规定：
1. 本章定额中均包括了校线、接线和本体调试。
2. 电气火灾监控系统：温度传感器执行线性探测器安装；探测器模块按输入回路数量执行多输入模块安装；报警控制器按点数执行火灾自动报警控制器安装；剩余电流互感器执行相关电气安装定额。
五、本章定额有关说明：
1. 点型探测器安装包括了探头和底座的安装及本体调试。
2. 红外线探测器定额中包括了探头支架安装和探测器的调试、对中。
3. 线形探测器定额中未包括探测器连接的一只模块和终端，其工程量另行计算。
4. 按钮安装按照在轻质墙体和硬质墙体上安装两种方式综合考虑，执行时不得因安装方式不同而调整。按钮包括消火栓按钮、手动报警按钮、气体灭火起/停按钮等。
5. 控制模块（接口）是指仅能起控制作用的模块（接口），亦称为中继器，依据其给出控制信号的数量，分为单输出和多输出两种形式。
6. 本章定额中箱、机是以成套装置编制的；柜式及琴台式安装均执行落地式安装相应项目。
本文发布自造价学社zaojiaxueshe.com。造价学社，专业的工程造价技术交流学习社区。
工程量计算规则一、点型探测器安装，不分规格、型号、安装方式与位置，按设计图示数量以“个”计算。
二、红外线探测器安装，按设计图示数量以“对”计算。
三、火焰探测器、可燃气体探测器安装，不分规格、型号，安装方式与位置，按设计图示数量以“个”计算。
四、线形探测器安装，不分安装方式、线制及保护形式，按设计图示尺寸以“m”计算。
五、按钮安装，按设计图示数量以“个”计算。
六、警报装置分为声光报警和警铃报警两种形式，均按设计图示数量以“个”计算。
七、通讯分机、插孔是指消防专用电话分机与电话插孔不分安装方式，分别按设计图示数量以“部”、“个”计算。
八、火灾事故广播中的扬声器不分规格、型号，按设计图示数量以“个”计算。
九、控制模块（接口）不分安装方式，按照设计图示输出数量以“个”计算。
十、报警模块（接口）不分安装方式，按设计图示数量以“个”计算。
十一、区域报警控制箱、联动控制箱、火灾报警系统控制主机、联动控制主机安装，分别按壁挂式和落地区分不同点数按设计图示数量以“台”计算。
十二、远程控制器安装，根据其控制回路数按设计图示数量以“台”计算； 重复显示器（楼层显示器）不分规格、型号、安装方式，按设计图示数量以“台”计算。
十三、火灾事故广播中的功放机、录音机的安装，按柜内及台上两种方式综合考虑，分别按设计图示数量以“台”计算。
十四、消防广播控制柜是指安装成套消防广播设备的成品机柜，不分规格、型号按设计图示数量以“台”计算。
十五、广播分配器安装，按设计图示数量以“台”计算。
十六、消防通讯系统中的电话交换机安装，区分不同门数按设计图示数量以“台”计算。
十七、火灾报警控制微机(CRT)安装包括火灾报警控制微机、图形显示及打印终端的安装，按设计图示数量以“台”计算。
十八、报警备用电源安装，综合考虑了规格、型号，按设计图示数量以“台”计算。
十九、报警联动一体机安装，按设计图示数量以“台”计算。这里的点是指报警联动一体机所带的有地址编码的报警器件与控制模块（接口）的数量。
返回 广东省通用安装工程综合定额（2018） 收起阅读 »
C.9.3 泡沫灭火系统安装[广东省通用安装工程综合定额2018]
第九册《消防工程》
二、本章定额适用范围：一般工业与民用建筑中设置的泡沫发生器、泡沫比例混合器、泡沫液贮罐等的安装。
三、本章定额不包括的内容:
1. 泡沫灭火系统的管道、管件、法兰、阀门、管道支架等的安装及管道统水冲洗、强度试验、严密性试验。
2. 泡沫喷淋系统的管道、组件、气压水罐、管道支吊架等安装可执行本册C.9.1章相应项目。
3. 消防泵等机械设备安装及二次灌浆。
4. 设备支架制作安装。
5. 油罐上安装的泡沫发生器及化学泡沫室。
6. 除锈、刷油、保温。
四、本章定额有关规定：
1. 泡沫液充装定额是按生产厂在施工现场充装考虑的,若由施工单位充装时,可另行计算。
2. 泡沫灭火系统调试应按批准的施工方案另行计算。
五、本章定额有关说明：
泡沫发生器、泡沫比例混合器及泡沫液贮罐安装中包括整体安装、焊法兰、单体调试及配合管道试压时隔离本体所消耗的人工和材料。但不包括支架的制作、安装和二次灌浆的工作内容。地脚螺栓按本体带有考虑。
本文发布自造价学社zaojiaxueshe.com。造价学社，专业的工程造价技术交流学习社区。
二、泡沫比例混合器安装区分不同型号按设计图示数量以“台”计算。
三、泡沫液贮罐安装区分泡沫罐容积的规格(L)按设计图示数量以“台”计算。
返回 广东省通用安装工程综合定额（2018） 收起阅读 »
C.9.3 泡沫灭火系统安装一、本章定额内容包括：高、中、低倍数固定式或半固定式泡沫灭火系统的发生器及泡沫比例混合器安装等。
定额说明
二、本章定额适用范围：一般工业与民用建筑中设置的泡沫发生器、泡沫比例混合器、泡沫液贮罐等的安装。
三、本章定额不包括的内容:
1. 泡沫灭火系统的管道、管件、法兰、阀门、管道支架等的安装及管道统水冲洗、强度试验、严密性试验。
2. 泡沫喷淋系统的管道、组件、气压水罐、管道支吊架等安装可执行本册C.9.1章相应项目。
3. 消防泵等机械设备安装及二次灌浆。
4. 设备支架制作安装。
5. 油罐上安装的泡沫发生器及化学泡沫室。
6. 除锈、刷油、保温。
四、本章定额有关规定：
1. 泡沫液充装定额是按生产厂在施工现场充装考虑的,若由施工单位充装时,可另行计算。
2. 泡沫灭火系统调试应按批准的施工方案另行计算。
五、本章定额有关说明：
泡沫发生器、泡沫比例混合器及泡沫液贮罐安装中包括整体安装、焊法兰、单体调试及配合管道试压时隔离本体所消耗的人工和材料。但不包括支架的制作、安装和二次灌浆的工作内容。地脚螺栓按本体带有考虑。
本文发布自造价学社zaojiaxueshe.com。造价学社，专业的工程造价技术交流学习社区。
工程量计算规则一、泡沫发生器安装区分不同型号按设计图示数量以“台”计算。
二、泡沫比例混合器安装区分不同型号按设计图示数量以“台”计算。
三、泡沫液贮罐安装区分泡沫罐容积的规格(L)按设计图示数量以“台”计算。
返回 广东省通用安装工程综合定额（2018） 收起阅读 »
C.9.2 气体灭火系统安装[广东省通用安装工程综合定额2018]
第九册《消防工程》
二、本章定额适用范围：一般工业和民用建筑中设置的七氟丙烷（HFC—227ea）灭火系统、IG541灭火系统、二氧化碳灭火系统的管道、管件、系统装置及组件等的安装。
三、本章定额不包括的内容：
1. 管道支吊架的制作安装应执行本册C.9.1章相应项目。
2. 不锈钢管、铜管及管件的焊接或法兰连接、管道系统强度试验、严密性试验和吹扫。
3. 管道及支吊架的防腐刷油。
4. 系统调试执行本册C.9.5章相应项目。
5. 阀驱动装置与泄漏报警开关的电气接线。
四、本章定额有关规定：
1. 贮存装置安装,定额中包括灭火剂贮存容器和驱动气瓶的安装固定支框架、系统组件(集流管,容器阀,气、液单向阀,高压软管),安全阀等贮存装置和阀驱动装置的安装及氮气增压。二氧化碳贮存装置安装时,不须增压,执行定额时,扣除高纯氮气，其余不变。
2. 二氧化碳称重检漏装置包括泄漏报警开关、配重及支架。
3. 无管网型气体灭火装置包括：悬挂式灭火装置、箱式灭火装置、推车式细水雾灭火器、PGA灭火装置（化学阻燃剂）、干粉灭火器（药粉装载量325kg）、固定式泡沫灭火器≥0.8m³、拖车式泡沫灭火器。以上范围外，按相应的灭火器具子目执行。
4. 系统组件包括选择阀、气、液单向阀和高压软管。
五、本章定额有关说明：
1. 无缝钢管螺纹连接不包括钢制管件连接内容，其工程量应按设计用量执行钢制管件连接，无缝钢管和钢制管件内外镀锌及场外运输费用另行计算。
2. 螺纹连接的不锈钢管、铜管及管件安装时,按无缝钢管和钢制管件安装相应定额乘以系数1.20。
3. 无缝钢管法兰连接定额,管件是按成品、弯头两端是按接短管焊接法兰考虑的,定额中包括了直管、管件、法兰等全部安装工序内容,但管件、法兰及螺栓的主材数量应按设计规定另行计算价格。
4. 气动驱动装置管道安装定额中卡套连接件的数量按设计用量另行计算价格。
5. 喷头安装定额中包括管件安装及配合水压试验安装拆除丝堵的工作内容。
6. 高压二氧化碳灭火系统执行本章定额，人工、机具乘以系数1.20。
本文发布自造价学社zaojiaxueshe.com。造价学社，专业的工程造价技术交流学习社区。
二、钢制管件螺纹连接区分不同规格按设计图示数量以“个”计算。
三、喷头安装区分不同规格按设计图示数量以“个”计算。
四、选择阀安装区分不同规格和连接方式分别按设计图示数量以“个”计算。
五、贮存装置安装区分贮存容器和驱动气瓶的规格(L) 按设计图示数量以“套”计算。
六、称重检漏装置，按设计图示数量以“套”计算。
七、无管网型灭火装置安装区分贮存容器容积的规格(L)按设计图示数量以“套”计算。
八、系统组件试验按水压强度试验和气压严密性试验，分别按设计图示数量以“个”计算。
返回 广东省通用安装工程综合定额（2018） 收起阅读 »
C.9.2 气体灭火系统安装一、本章定额内容包括：无缝钢管、气体驱动装置管道、选择阀、气体喷头、贮存装置、称重检漏装置、无管网气体灭火装置、系统组件试验安装等。
定额说明
二、本章定额适用范围：一般工业和民用建筑中设置的七氟丙烷（HFC—227ea）灭火系统、IG541灭火系统、二氧化碳灭火系统的管道、管件、系统装置及组件等的安装。
三、本章定额不包括的内容：
1. 管道支吊架的制作安装应执行本册C.9.1章相应项目。
2. 不锈钢管、铜管及管件的焊接或法兰连接、管道系统强度试验、严密性试验和吹扫。
3. 管道及支吊架的防腐刷油。
4. 系统调试执行本册C.9.5章相应项目。
5. 阀驱动装置与泄漏报警开关的电气接线。
四、本章定额有关规定：
1. 贮存装置安装,定额中包括灭火剂贮存容器和驱动气瓶的安装固定支框架、系统组件(集流管,容器阀,气、液单向阀,高压软管),安全阀等贮存装置和阀驱动装置的安装及氮气增压。二氧化碳贮存装置安装时,不须增压,执行定额时,扣除高纯氮气，其余不变。
2. 二氧化碳称重检漏装置包括泄漏报警开关、配重及支架。
3. 无管网型气体灭火装置包括：悬挂式灭火装置、箱式灭火装置、推车式细水雾灭火器、PGA灭火装置（化学阻燃剂）、干粉灭火器（药粉装载量325kg）、固定式泡沫灭火器≥0.8m³、拖车式泡沫灭火器。以上范围外，按相应的灭火器具子目执行。
4. 系统组件包括选择阀、气、液单向阀和高压软管。
五、本章定额有关说明：
1. 无缝钢管螺纹连接不包括钢制管件连接内容，其工程量应按设计用量执行钢制管件连接，无缝钢管和钢制管件内外镀锌及场外运输费用另行计算。
2. 螺纹连接的不锈钢管、铜管及管件安装时,按无缝钢管和钢制管件安装相应定额乘以系数1.20。
3. 无缝钢管法兰连接定额,管件是按成品、弯头两端是按接短管焊接法兰考虑的,定额中包括了直管、管件、法兰等全部安装工序内容,但管件、法兰及螺栓的主材数量应按设计规定另行计算价格。
4. 气动驱动装置管道安装定额中卡套连接件的数量按设计用量另行计算价格。
5. 喷头安装定额中包括管件安装及配合水压试验安装拆除丝堵的工作内容。
6. 高压二氧化碳灭火系统执行本章定额，人工、机具乘以系数1.20。
本文发布自造价学社zaojiaxueshe.com。造价学社，专业的工程造价技术交流学习社区。
工程量计算规则一、各种管道安装按设计图示管道中心线长度以“m”计算，不扣除阀门、管件及各种组件所占长度。
二、钢制管件螺纹连接区分不同规格按设计图示数量以“个”计算。
三、喷头安装区分不同规格按设计图示数量以“个”计算。
四、选择阀安装区分不同规格和连接方式分别按设计图示数量以“个”计算。
五、贮存装置安装区分贮存容器和驱动气瓶的规格(L) 按设计图示数量以“套”计算。
六、称重检漏装置，按设计图示数量以“套”计算。
七、无管网型灭火装置安装区分贮存容器容积的规格(L)按设计图示数量以“套”计算。
八、系统组件试验按水压强度试验和气压严密性试验，分别按设计图示数量以“个”计算。
返回 广东省通用安装工程综合定额（2018） 收起阅读 »
C.9.1 水灭火系统安装[广东省通用安装工程综合定额2018]
第九册《消防工程》
二、本章定额适用范围：一般工业与民用建筑中设置的水灭火系统的管道、各种组件、消火栓、消防水炮等的安装。
三、本章定额不包括的内容：
1. 阀门、法兰安装，各种套管的制作安装，泵房间管道安装及其管道系统强度试验、严密性试验。
2. 室外水消防管道安装及水箱制作安装。
3. 各种消防泵、稳压泵安装及设备二次灌浆等。
4. 各种仪表的安装及带电讯号的阀门、水流指示器、压力开关的接线、校线。
5. 各种设备支架的制作安装。
6. 管道、设备、支架、法兰焊口除锈刷油。
7. 系统调试。
四、本章定额有关规定：
1. 雨淋、干湿两用及预作用报警装置安装执行湿式报警装置安装定额，其人工费乘以系数1.20，其余不变。
2. 带灭火器的成套室内消火栓箱（柜）安装，其定额人工、机具按相应未带灭火器的消火栓箱定额子目乘以系数1.30。
3. 管道安装应配合土建预留穿墙体及穿楼板的孔洞。
五、本章定额有关说明：
1. 钢管法兰连接定额，管件是按成品、弯头两端是按接短管焊法兰考虑的，定额中包括了直管、管件、法兰等全部安装工序内容，但管件、法兰及螺栓的主材价值应按设计规定数量另行计算。
2. 钢管安装（沟槽式卡箍连接），定额子目已包括连接管道之间的卡箍安装，卡箍按实际配置数量计算本身价值。
3. 钢管管件安装（沟槽管件连接），定额子目已包括沟槽管件的相应卡箍，卡箍按管件形式实际配置数量计算本身价值。
4. 消防栓管道采用无缝钢管焊接时，定额中已包括管件安装，管件依据设计图纸数量另计本身价值。
5. 消火栓管道采用钢管（沟槽连接）时，执行水喷淋钢管（沟槽连接）相关项目。
6. 管道安装定额已考虑水压试验及水冲洗的相应费用。
7. 喷头、报警装置及水流指示器安装定额均按管网系统试压、冲洗合格后安装考虑的，定额中已包括丝堵、临时短管的安装、拆除及其摊销。
8. 温感式水幕装置安装定额中已包括给水三通至喷头、阀门间的管道、管件、阀门、喷头等全部安装内容。但管道的主材数量按设计管道中心长度另加损耗计算；喷头数量按设计数量另加损耗计算。
9. 消防水泵接合器设计要求用短管时，其本身价值可另行计算，其余不变。
10. 大空间智能型主动喷水灭火装置安装，接头零件价值可按实计算。
11. 管道支吊架制作安装定额适用于支架、吊架及防晃支架的形式。成品管卡安装按其重量套用管道支吊架安装，并另计算成品管卡的价值。
本文发布自造价学社zaojiaxueshe.com。造价学社，专业的工程造价技术交流学习社区。
二、水喷淋（雾）喷头安装应区别有（无）吊顶，按设计图示数量以“个”计算。
三、报警装置安装，区分不同连接方式和规格按设计图示成套产品数量以“组”计算。产品包括的内容详见表 9.1.3。
四、温感式水幕装置安装，区分不同型号和规格按设计图示数量以“组”计算。
五、水流指示器安装，区分不同连接方式和规格按设计图示数量以“个”计算。
六、减压孔板安装，区分不同规格按设计图示数量以“个”计算。
七、末端试水装置安装，区分不同规格按设计图示数量以“组”计算。
八、集热板制作安装按设计图示数量以“个”计算。
九、室内消火栓安装，区分不同形式，分别按单栓和双栓按设计图示数量以“套”计算。成套产品包括的内容详见表 9.1.3。
十、试验用消火栓安装，按设计图示数量以“个”计算。
十一、室外消火栓安装，区分不同形式、规格、工作压力和覆土深度按设计图示数量以“套”计算。

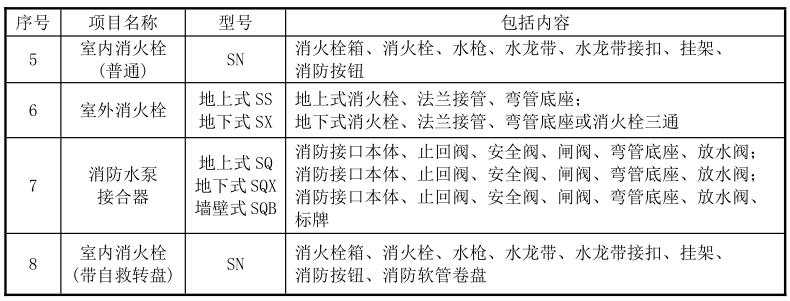

表 9.1.3 成套产品包括的内容
十二、消防水泵接合器安装，区分不同安装方式和规格按设计图示数量以“套”计算。成套产品包括的内容详见表 9.1.3。
十三、灭火器具安装，区分不同安装方式和规格按设计图示数量以“个”计算。
十四、电控式消防水炮安装，区分不同规格按设计图示数量以“台”计算。
十五、模拟末端试水装置安装，按设计图示数量以“套”计算。
十六、管道支吊架制作安装，按设计图示尺寸以“kg”计算。
返回 广东省通用安装工程综合定额（2018） 收起阅读 »
C.9.1 水灭火系统安装一、本章定额内容包括：水喷淋管道、消火栓管道、水喷淋（雾）喷头、报警装置、水流指示器、减压孔板、室内外消火栓、水泵接合器、灭火器具的安装及管道支吊架的制作、安装等。
定额说明
二、本章定额适用范围：一般工业与民用建筑中设置的水灭火系统的管道、各种组件、消火栓、消防水炮等的安装。
三、本章定额不包括的内容：
1. 阀门、法兰安装，各种套管的制作安装，泵房间管道安装及其管道系统强度试验、严密性试验。
2. 室外水消防管道安装及水箱制作安装。
3. 各种消防泵、稳压泵安装及设备二次灌浆等。
4. 各种仪表的安装及带电讯号的阀门、水流指示器、压力开关的接线、校线。
5. 各种设备支架的制作安装。
6. 管道、设备、支架、法兰焊口除锈刷油。
7. 系统调试。
四、本章定额有关规定：
1. 雨淋、干湿两用及预作用报警装置安装执行湿式报警装置安装定额，其人工费乘以系数1.20，其余不变。
2. 带灭火器的成套室内消火栓箱（柜）安装，其定额人工、机具按相应未带灭火器的消火栓箱定额子目乘以系数1.30。
3. 管道安装应配合土建预留穿墙体及穿楼板的孔洞。
五、本章定额有关说明：
1. 钢管法兰连接定额，管件是按成品、弯头两端是按接短管焊法兰考虑的，定额中包括了直管、管件、法兰等全部安装工序内容，但管件、法兰及螺栓的主材价值应按设计规定数量另行计算。
2. 钢管安装（沟槽式卡箍连接），定额子目已包括连接管道之间的卡箍安装，卡箍按实际配置数量计算本身价值。
3. 钢管管件安装（沟槽管件连接），定额子目已包括沟槽管件的相应卡箍，卡箍按管件形式实际配置数量计算本身价值。
4. 消防栓管道采用无缝钢管焊接时，定额中已包括管件安装，管件依据设计图纸数量另计本身价值。
5. 消火栓管道采用钢管（沟槽连接）时，执行水喷淋钢管（沟槽连接）相关项目。
6. 管道安装定额已考虑水压试验及水冲洗的相应费用。
7. 喷头、报警装置及水流指示器安装定额均按管网系统试压、冲洗合格后安装考虑的，定额中已包括丝堵、临时短管的安装、拆除及其摊销。
8. 温感式水幕装置安装定额中已包括给水三通至喷头、阀门间的管道、管件、阀门、喷头等全部安装内容。但管道的主材数量按设计管道中心长度另加损耗计算；喷头数量按设计数量另加损耗计算。
9. 消防水泵接合器设计要求用短管时，其本身价值可另行计算，其余不变。
10. 大空间智能型主动喷水灭火装置安装，接头零件价值可按实计算。
11. 管道支吊架制作安装定额适用于支架、吊架及防晃支架的形式。成品管卡安装按其重量套用管道支吊架安装，并另计算成品管卡的价值。
本文发布自造价学社zaojiaxueshe.com。造价学社，专业的工程造价技术交流学习社区。
工程量计算规则一、管道安装按设计图示管道中心线长度以“m”计算，不扣除阀门、管件及各种组件所占长度。
二、水喷淋（雾）喷头安装应区别有（无）吊顶，按设计图示数量以“个”计算。
三、报警装置安装，区分不同连接方式和规格按设计图示成套产品数量以“组”计算。产品包括的内容详见表 9.1.3。
四、温感式水幕装置安装，区分不同型号和规格按设计图示数量以“组”计算。
五、水流指示器安装，区分不同连接方式和规格按设计图示数量以“个”计算。
六、减压孔板安装，区分不同规格按设计图示数量以“个”计算。
七、末端试水装置安装，区分不同规格按设计图示数量以“组”计算。
八、集热板制作安装按设计图示数量以“个”计算。
九、室内消火栓安装，区分不同形式，分别按单栓和双栓按设计图示数量以“套”计算。成套产品包括的内容详见表 9.1.3。
十、试验用消火栓安装，按设计图示数量以“个”计算。
十一、室外消火栓安装，区分不同形式、规格、工作压力和覆土深度按设计图示数量以“套”计算。
表 9.1.3 成套产品包括的内容
十二、消防水泵接合器安装，区分不同安装方式和规格按设计图示数量以“套”计算。成套产品包括的内容详见表 9.1.3。
十三、灭火器具安装，区分不同安装方式和规格按设计图示数量以“个”计算。
十四、电控式消防水炮安装，区分不同规格按设计图示数量以“台”计算。
十五、模拟末端试水装置安装，按设计图示数量以“套”计算。
十六、管道支吊架制作安装，按设计图示尺寸以“kg”计算。
返回 广东省通用安装工程综合定额（2018） 收起阅读 »
